ESD保护管在USB端口的应用

带电插和拔USB设备的时候都是会导致静电，空气放电。静电会使usb的接口损坏，以至于电路故障，这些损害日积月累就造成了设备的损伤，以及元器件的损坏，如果是元器件已经造成了损坏，只需要更换失效的esd保护管就可以正常使用，但是如果导致了元器件的性能降低，就需要花费大量的精力来排查，但是多次的测试也很难发现是系统异常，这就说明了esd保护管在usb端口中起着非常重要的作用。

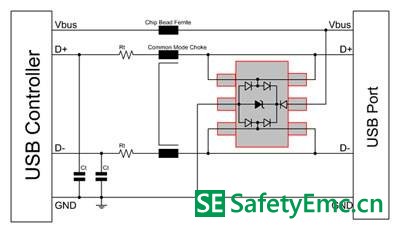

在usb端口中应用的esd防护管需要具备以下几种条件：

(1) 低电容( <5pF),可以用来降低高速率下(480Mbps, USB 2.0) 的信号衰减。

(2)具有极快的响应速度,能够在ESD脉冲的快速上升时间内有效地保护USB元器件。

(3)低漏电电流，以降低正常工作下的功率能耗。

(4)稳固耐用，在反复的ESD情况下可以保持完好。

(5)集成度较高，封装面积小。
