4 利用辅助绕组改善共模噪声

    文献[4]中提出了增加辅助反相绕组并串联补偿电容的共模EMI抑制技术，辅助绕组和补偿电容构成补偿网络，人为构造与原边噪声方向相同的噪声源来抵消副边噪声。

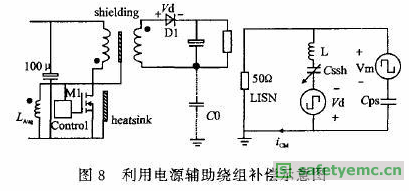

   反激式变换器的变压器除了原边和副边外，一般有一个辅助绕组为控制芯片提供驱动电源，本文提出的新方案将屏蔽层由常见的接入原边母线改为与辅助绕组相连，具体接线与简化电路图见图8。新方案通过接辅助绕组抬高了屏蔽层电位，从而调节屏蔽层与副边的分布电容，另一方面辅助线圈串联在副边回路中在高频下增加了副边的噪声回路阻抗，降低了传导发射。

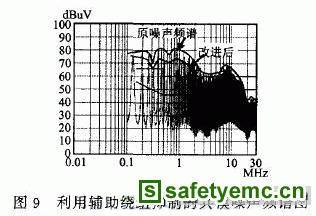

   图9给出了样机在新方案下的频谱分析图，实验结果显示新方案在中、低频率段取得明显改善，但在高频段由于相位的复杂性，其噪声改善并不明显。

5 结论

    本文详细分析了反激式变换器的原、副噪声特点，针对原边、副边噪声可以相互抵消的相位关系，指出合理的利用外加补充电容可以改善共模干扰；新方案将屏蔽层与辅助绕组相连调整变压器内的电位分布，改变分布电容实现噪声回路阻抗调整，改善共模干扰。
