双面印制板的电磁兼容性设计

   2010-03-25 1750

2.2采用网状结构的地线

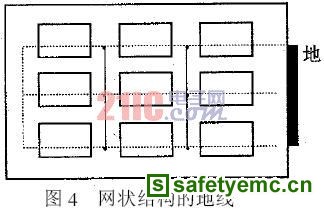

对于同类单元电路(或元器件)提高电磁兼容性效果的有效方法是采用网状结构地线如图4所示。图中实线为正面轨线,虚线为反面轨线,实线与虚线相互垂直,交叉点处由金属化孔连接。这样电流可以就近回流。图4中的垂直地线可能给正面布线造成一定困难,可用小型母线来替代,并与电源供电线连结起来如图5所示。图中垂直的宽线条代表小型电流母线,可以装卸,便于调度。


2.3供电线应与地线配合布置

应从两个方面入手,一是尽可能减少供电线路的特性阻抗;二是减小供电回路面积。

双面印制板的供电线路是由轨线组成的,为减小供电用轨线对的特性阻抗,供电轨线和地轨线应尽可能地宽,并且利用正反面使它们相互平行靠近,若可能的话相互放置对应面,使供电环路面积减小到最低程度。不同的供电环路不要相互重叠,以便于减小电磁的干扰。


2.4退耦电容的配置

双面板上采用轨线对供电,除了注意轨线对的走线方式,同时应在每片集成电路旁加容量为0.01~0.10 uF的高频去耦电容,还应在印制板连接的电源轨线对引入处加一个高频去耦电容和一个容量1~10 uF的低频滤波电容,以进一步提高电源去耦滤波的低频特性。


3 信号线的布置


3.1 不相容的信号应相互隔离

高频与低频、电流大与电流小、数字与模拟信号是不相容的。在考虑了不相容元器件的位置后,在信号线的布置上仍应该注意它们之间的隔离,以免相互之间产生耦合干扰。一般可采取以下措施:

(1)不相容的信号线应相互远离,不要平行;分布在正反两面的信号线应相互垂直。以减少线间的电场和磁场的耦合干扰。

(2)高速信号线尤其是时钟线应尽可能地短,必要时可在高速信号线的两边加隔离地线。

(3)作为单元电路的输入、输出的信号线应布置在各自区域,不要交叉。

3.2尽量减小信号环路的面积

减小信号环路面积,减少环路的重叠,对于大电流环路抗串扰尤为重要。在双面板上,信号线及其回流线应该紧靠一起布置,最好每条信号线都有自己的回流线,尤其是直流放大器,否则容易给电路造成干扰。
