2 仿真结果

　　天线驻波的仿真结果，如图2所示。天线谐振于2．4 GHz和5．8 GHz，实现双频工作。低端频段(驻波<2)为2．35～2．47 GHz，带宽约有120 MHz，覆盖了IEEE802．1lb／g的工作频段；高端频段为5．56～6．07 GHz，带宽约为510 MHz，覆盖了IEEE802．11 a的工作频段。

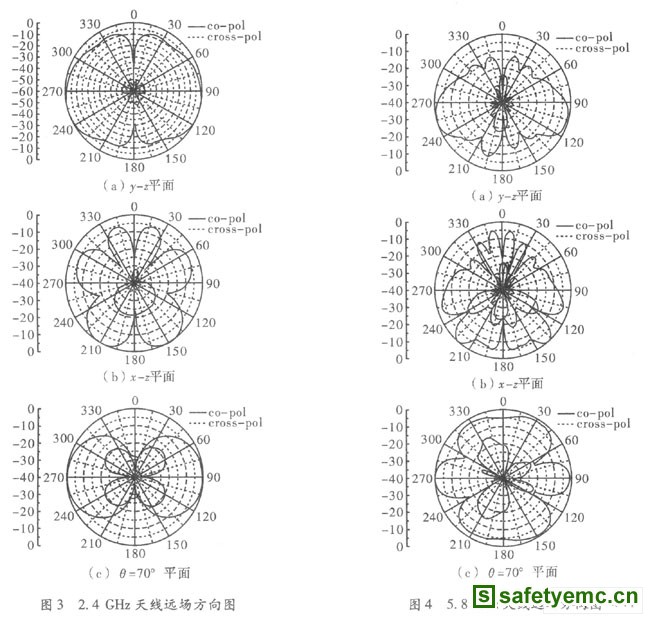

　　该天线的方向图，如图3所示。


 　　由方向图可以看出该天线在y～z平面内的波束具有双指向性，主极化好，交叉极化小。

　　相比文献中的准八木天线，方向图具有双指向性，可以满足一些对波束指向有要求的应用。

　　3 结束语

　　文中设计了一种WIAN双频偶极子印刷天线，通过对双频印刷天线的仿真、优化，实现了WLAN标准的工作频段，方向图有一定的指向性，适用于对波束指向有一定要求的应用。该天线尺寸小，便于集成；性能好，满足无线局域网通信应用的要求。
