5.3 EP传感器应用
    使用实例：硅晶片等的电位测量,可通过支持软件来进行设定、显示和管理；除去包装用薄膜等的电位测量；树脂容器、零件等的电位测量;测量除静电前和除静电后的电位与安装监视器安装板来测量除静电器的电离平衡及玻璃电路板等的电位测量。

    5.4 EP传感器连接实例
         EP监视器连接(通过电脑来进行设定时)如图8所示。


                                             图8所示

  从图8可知，通过电脑进行设定的EP监视器连接是由外部控制装置与电脑及其组件构成。而组件必需是EP传感器1台(如DTY-EPS型)与EP监视器1台(如DTY-EPU)及电源SW•通信电缆线.及EP传感器用通信电缆线。

6 结束语

    除了以上所述利用电子产品的静电放电保护来保护系统以外，还有防止高压静态输入技术与芯片AAT4684的应用，详见附录。

附录
       用AAT4684—3x2.75mml包装提供高达28V的过电压保护。其特征为：最高+28V的过电压保护；固定或可调节的过电压保护阈值；3V欠压锁定阈值，即快速过电压保护响应,过电压瞬变值1μs(最大)；低静态电流,即常用-30μA与关机(禁用)时电流最大为1μA；常用100mΩ(最大为130mΩ)RDS(ON)，电压为4.5V；最大连续电流为1.8A;TSOPJW—12封装。

        AAT4684指标：Vin为0.3V ～28V, RDS(ON)为100 mΩ，IQ 为30μA，TRESP OV为1μs。
该芯片优点为高压保护，灵活的过电压保护阈值设置，阻止非有用输入源，快捷且安全的过电压保护，延长电池寿命，低压差，广泛应用的高连续电流与小型解决方案。

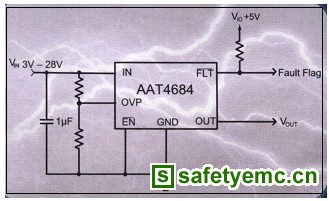

                                                         附图
