3.2 外壳屏蔽的具体处理方法
首先需要重点屏蔽的部位是输出端，即前面板开口显示处；处理方法可采用在显示模块与显示器开口面板间加一导电屏蔽玻璃（此玻璃经特殊镀涂处理），并通过导电胶和导电衬垫粘接的方式固定此屏蔽玻璃；导电胶有粘接、固定导电衬垫的作用，而导电衬垫能缓冲玻璃与金属间的冲击及弥补两接合面间缝隙，防止产生漏磁现象（见图 3）。注意保证参数 b-a＞k（k＞0），k的取值根据产品型号大小及所要求屏蔽效能确定；在条件许可的情况下以较大值为宜。

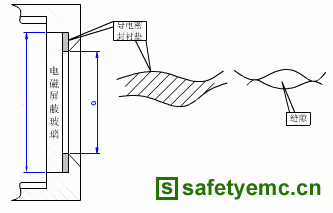

图3 面板开口屏蔽图

 其次需考虑的部位是信号接口 1、2图３面板开口屏蔽图处；其思想也是把隔开的两端各看作一个相对独立部分并各自形成屏蔽体。方法是采用有压缩弹性的屏蔽衬垫密封；衬垫的选取可参照以下性能参数：（1）特定频率范围的屏蔽效率；（2）安装方法和密封强度；（3）与外罩电流兼容性以及对外部环境的抗腐蚀能力；（4）工作温度范围；（5）成本。然后根据所选衬垫尺寸及其最佳屏蔽效果一般在压缩量为 30%~70%的状况，合理设计衬垫沟槽尺寸。如图 4所示：

图4 信号接口屏蔽图


        对于特殊成批件所需衬垫，设计者可根据需要自行设计衬垫外形尺寸，然后交于生产商定做加工。这样可满足不同规格产品的需要。同理此衬垫使用方法也可用于后盖板与显示器外壳的密封、屏蔽上。
