对于功率放大器A1的供电回路来说，减少电磁辐射面积最好的方法，是把电源直接接到功率放大器电源输入脚的两端。一个充满了电的电容可以把它看成是一个电源，因此，C2、C3都可以看成是给功率放大器供电的电源，所以，C2、C3应该尽量靠近功率放大器供电的输入端，并与电源输入的两端紧密相连。C3是高频电容，它能在很短的时间内输出较大的电流，即高频响应好，并且体积比C2小，它靠近功率放大器的电源输入端更为便利，对减少电磁辐射很有利。因此，G4应该优先与G7连接，其次是储能电容C2的地G3，最好G7、G4、G3三个地能够接在一个点上，即在它们之间不要插入其它接地点，最后G7再与G8相连。C2是一个大容量储能电容，但它瞬间不能提供出大电流，因此，需要并联一个高频电容C3。

G5是信号源的地，G6是功率放大器输入信号的地，理所当然它们两个地应该连接在一起。功率放大器输入信号的回路很容易被其它电流回路产生电磁感应干扰，因此，输入信号回路的面积也要尽量地小，输入信号的输入地线与信号输入线要尽量要靠近，并且要平行一起走，使电磁感应在每根信号线上产生的干扰信号，对放大器来说，均为共模信号，这样可以互相抵消。如果G5和G6不是一点接地，G5和G6之间产生的电位差将会成为放大器输入信号的一部分，即：干扰信号通过地线会串扰到输入信号之中，将会被破坏放大器的正常工作，严重时还会使放大器出现自激。

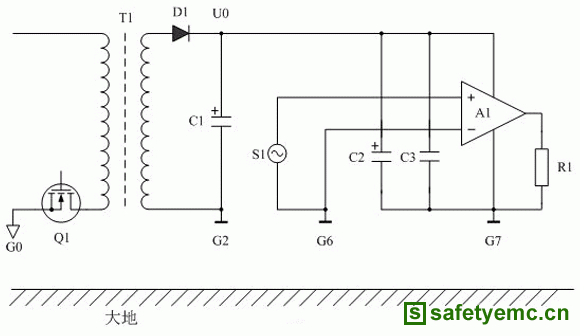

图3

图3是经过接地优化以后的原理图，经过接地优化以后，原来图19中的8个接地点现在减少5个，变成了3个，然后，这3个接地点之间不管用导线怎么样互相连通，在连接的导线（地线）中都不会出现大的脉动电流或者互相产生信号干扰，如果把其中任何一个接地点与大地连接，也不会产生大的脉动电流。因此，经过接地优化以后，不但可以降低设备中各部分电路之间通过地线产生的各种信号互相干扰。同时，也可以降低本设备对其它设备产生的干扰。
