3. 针对高频开关电源电磁骚扰的电磁兼容设计

(1)开关电源入口加电源滤波器，抑制开关电源所产生的高次谐波。

(2)输入输出电源线上加铁氧体磁环，一方面抑制电源线内的高频共模，另一方面减小通过电源线辐射的骚扰能量。

(3)电源线尽可能靠近地线，以减小差模辐射的环路面积;把输入交流电源线和输出直流电源线分开走线，减小输入输出间的电磁耦合;信号线远离电源线，靠近地线走线，并且走线不要过长，以减小回路的环面积;PCB板上的线条宽度不能突变，拐角采用圆弧过渡，尽量不采用直角或尖角。

(4)对芯片和MOS开关管安装去耦电容，其位置尽可能地靠近并联在器件的电源和接地管脚。

(5)由于接地导线存在Ldi/dt,PCB板和机壳间接地采用铜柱连接，对不适合用铜柱连接的采用较粗的导线，并就近接地。

(6)在开关管以及输出整流二极管两端加RC吸收电路，吸收浪涌电压。

4. 高频开关电源电磁骚扰测试曲线

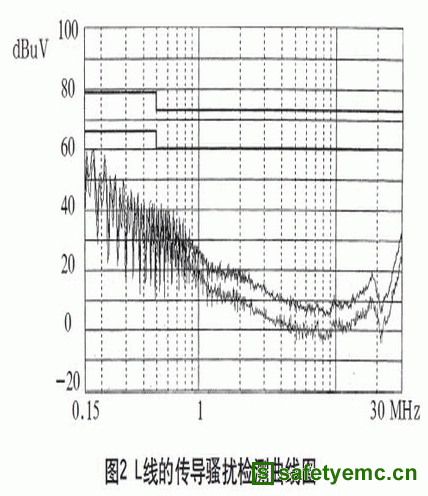

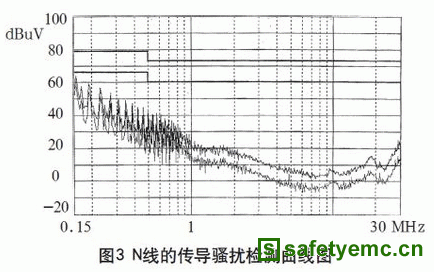

在3m法电波暗室对试验样机进行测试，其L、N线的传导骚扰检测曲线如图2、3所示，辐射骚扰的垂直极化扫描曲线如图4、5所示。

高频开关电源电磁骚扰测试曲线

根据铁路客运专线标准规定，传导骚扰限值和辐射骚扰限值如表1、2所示。

传导骚扰限值和辐射骚扰限值

本开关电源一次通过了传导骚扰的测试，测试波形如图2、3所示。辐射骚扰高频段230~1000MHz也测试合格，如图5所示。只是在30~200MHz频段范围内的垂直极化指标超标，最大超标20dB,如图4所示。

由测试结果可以看出，通过电磁兼容设计在传导骚扰抑制方面取得了良好效果，在高频段辐射骚扰的设计也达到了预期效果，下面还需对在30~200MHz频段范围内的辐射骚扰进行改进设计。
