隔离模块应用于各类复杂的工业环境中，以提升总线的抗干扰能力，但设备接口可能会采用端子与外部连接，可能会在安装、维修过程中有静电等能量输入，从而导致隔离模块损坏。那么该如何避免这样的问题呢?本文为您揭秘。

带隔离通信接口的设备，在不同的使用、安装状态下，接口会表现出完全不同的ESD特性，了解设备在不同的使用状态下，ESD对接口的影响的机理，才能有针对性地增加保护器件，提升隔离接口的ESD能力。下面以带有隔离CAN或RS-485通信接口为例，对常见的设备状态下，ESD的作用机理进行分析，并提出相应的改善措施。

1. 设备控制侧有接保护地，总线侧悬空

如图 1，此状态下，设备控制侧有接入保护地(PE)，总线侧参考地悬空，与PE无任何连接。

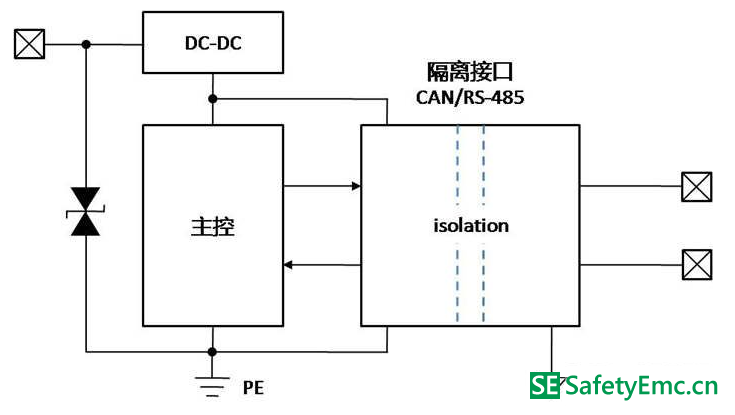

图 1 设备控制侧有接入保护地

此状态出现的可能场景：

1. 产品开发测试过程中;

2. 单个产品进行ESD测试时;

3. 设备组网时，控制侧已接入保护地，正在进行总线接入或断开操作时;

4. 设备组网后，总线侧未进行接地处理的。

静电分析：

假设控制侧均做了足够的保护措施，当控制侧接口受到静电放电时，能量通过控制侧保护器泄放至PE，对隔离通信接口基本无影响，如图 2。

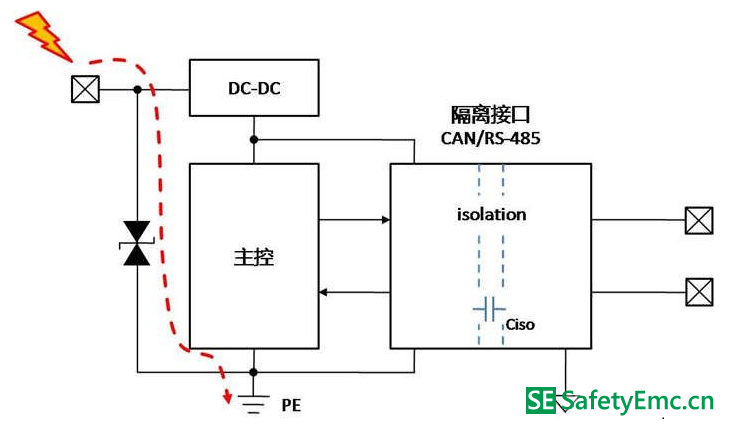

图 2 控制侧接口受到静电放电示意图

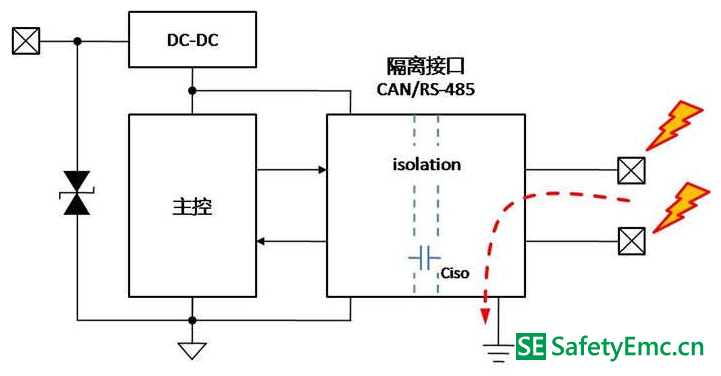

当总线接口受到静电放电时，由于总线侧悬空，能量只能通过隔离栅的等效电容Ciso进行泄放，由于Ciso非常小，仅有几皮法至十几皮法，Ciso被迅速充电，两端电压Viso会非常高，几乎等同于放电电压，如图 3。电压全部施加在隔离接口模块的隔离栅，若电压超出了隔离栅的电压承受范围，则会导致内部隔离栅损坏。

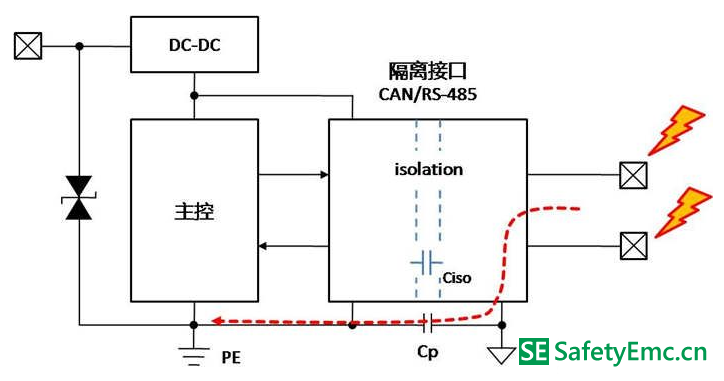

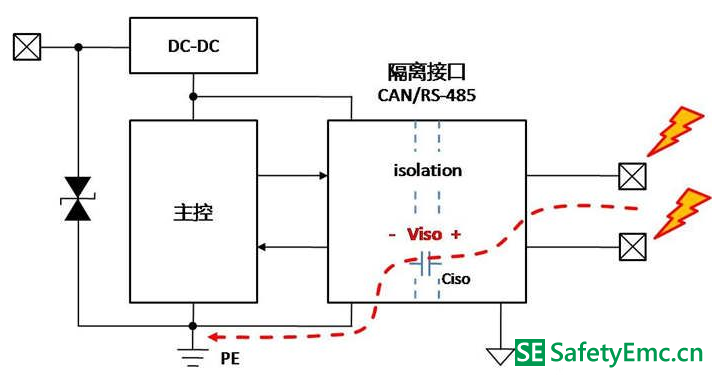

图 3 总线接口受到静电放电示意图

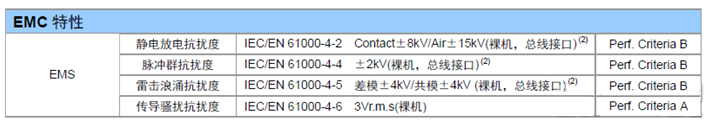

对于一般的隔离接口模块，隔离栅可承受的静电放电电压只有4kV，对于更高等级的6kV或8kV的静电来说是非常脆弱的，极易出现损坏情况。

改善方法：

为了减轻隔离栅的压力，可以在隔离栅两边增加一个电容Cp， 为静电能量提供一个低阻抗的路径。如图 4，总线侧的静电能量大部分通过此电容泄放至PE，并可以有效降低隔离栅两侧电压，从而起到保护隔离接口模块的作用。

图 4 总线接口添加改善元件后的静电放电示意图

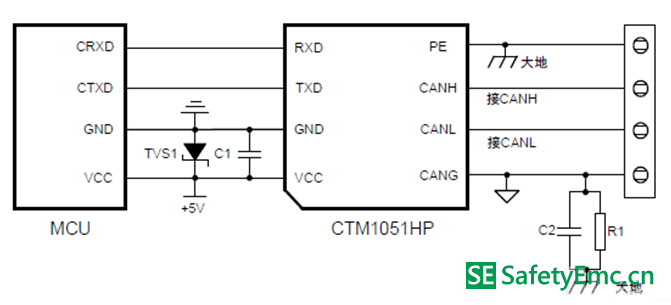

为了达到良好效果，Cp容值应远大于Ciso，建议取100pF~1000pF之间。若无安规要求，可与Cp并联一个大阻值泄放电阻，如1M，以防静电积累;若有安规要求，一般需要去除泄放电阻，同时选择安规电容。器件选择时，注意阻容耐压需要满足设备指标要求。

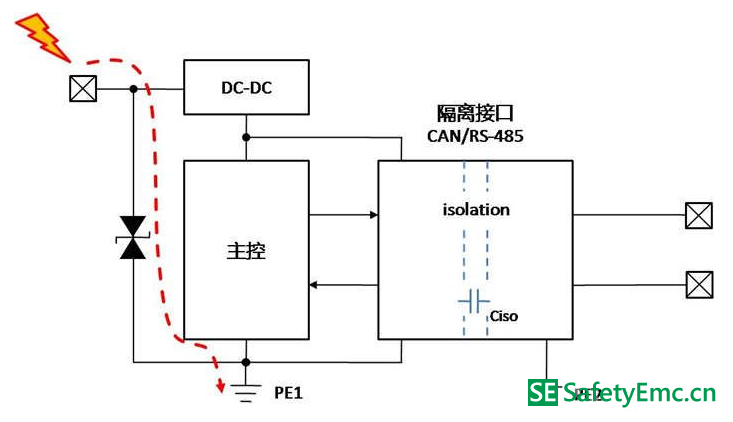

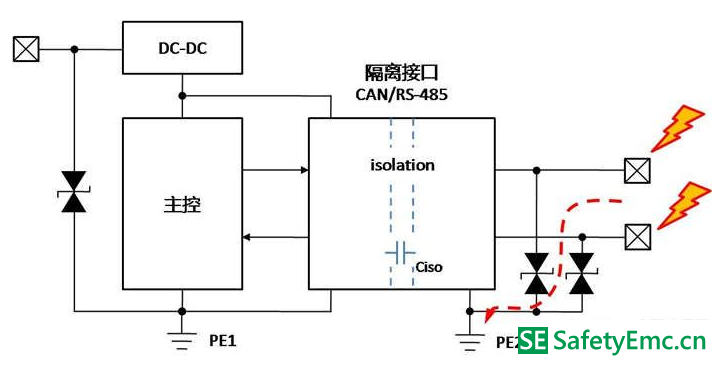

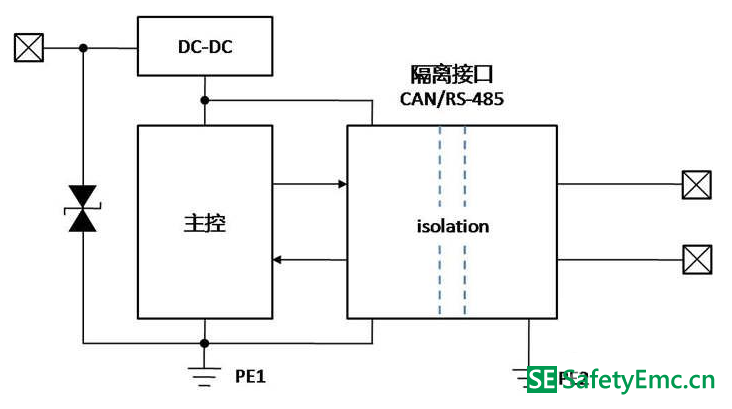

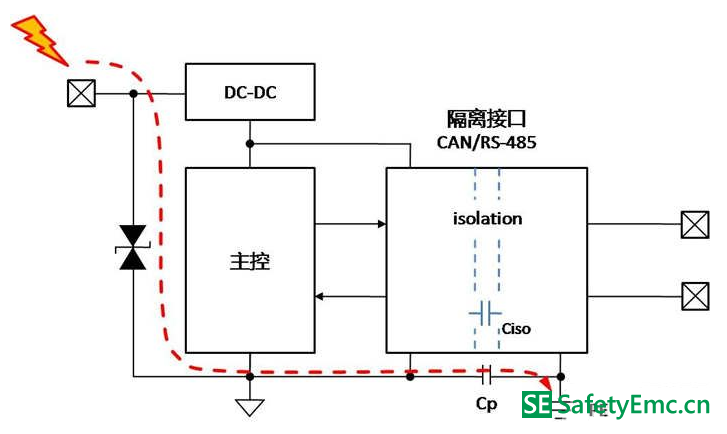

2. 设备控制侧悬空，总线侧有接保护地

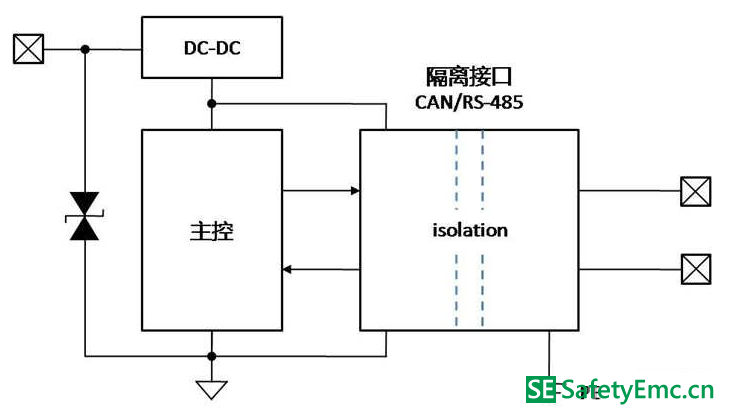

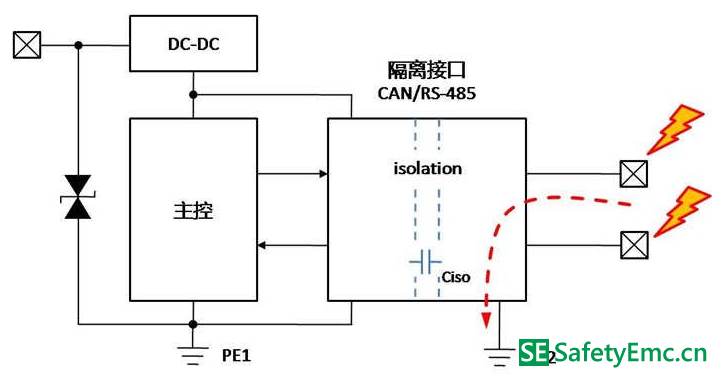

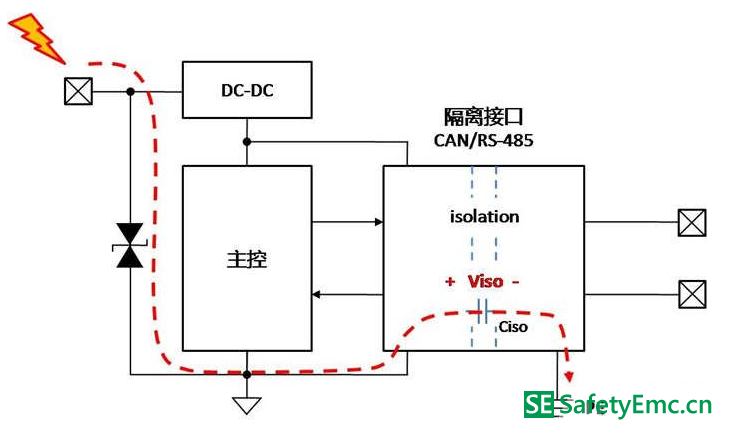

如图 5，此状态下，设备控制侧参考地悬空，与PE无任何连接，总线侧有接入保护地(PE)。


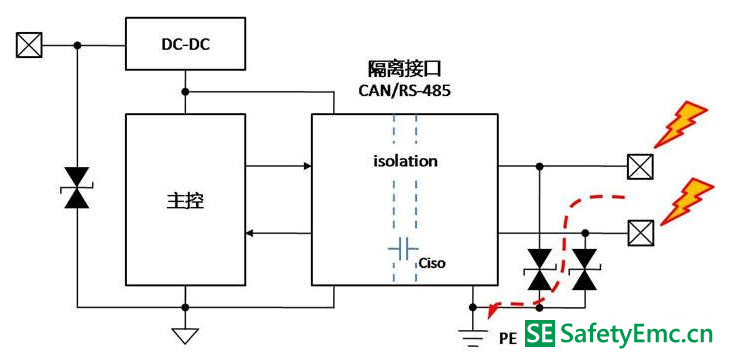

图 5 设备控制侧参考地悬空方框图

此状态出现的可能场景：

1. 产品开发测试过程中;

2. 单个产品进行ESD测试时;

3. 设备组网时，总线侧先接地，控制侧未接地时;

4. 设备组网后，控制侧未进行接地处理的。
