三、π 型 RC滤波电路识图方法

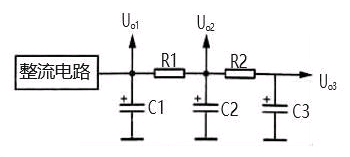

图4 π型RC滤波电路

图 4 所示是 π 型 RC 滤波电路。电路中的 C1、C2 和 C3 是 3 只滤波电容，R1 和 R2 是滤波电阻，C1、R1 和C2 构成第一节 π 型的 RC 滤波电路， C2、 R2 和 C3 构成 第二节 π 型 RC 滤波电路。由于这种滤波电路的形式 如同希腊字母 π 和采用了电阻器、电容器，所以称为 π 型 RC 滤波电路。

π 型 RC 滤波电路原理如下：

（1）这一电路的滤波原理是：从整流电路输出的电 压首先经过 C1 的滤波，将大部分的交流成分滤除，然 后再加到由 R1 和 C2 构成的滤波电路中。C2 的容抗与 R1 构成一个分压电路，因 C2 的容抗很小，所以对交流 成分的分压衰减量很大，达到滤波目的。对于直流电而 言，由于 C2 具有隔直作用，所以 R1 和 C2 分压电路 对直流不存在分压衰减的作用，这样直流电压通过 R1 输出。

（2）在 R1 大小不变时，加大 C2 的容量可以提高滤 波效果，在 C2 容量大小不变时，加大 R1 的阻值可以提 高滤波效果。但是，滤波电阻 R1 的阻值不能太大，因为 流过负载的直流电流要流过 R1，在 R1 上会产生直流 压降，使直流输出电压 Uo2 减小。R1 的阻值越大，或流 过负载的电流越大时，在 R1 上的压降越大，使直流输 出电压越低。

（3） C1 是第一节滤波电容，加大容量可以提高滤 波效果。但是 C1 太大后，在开机时对 C1 的充电时间 很长，这一充电电流是流过整流二极管的，当充电电流 太大、时间太长时，会损坏整流二极管。所以采用这种 π 型 RC 滤波电路可以使 C1 容量较小，通过合理设计 R1 和 C2 的值来进一步提高滤波效果。

（4）这一滤波电路中共有 3 个直流电压输出端，分 别输出 Uo1、 Uo2 和 Uo3 三组直流电压。其中， Uo1 只经过电 容 C1 滤波； Uo2 则经过了 C1、 R1 和 C2 电路的滤波，所 以滤波效果更好， Uo2 中的交流成分更小； Uo3 则经过了 2 节滤波电路的滤波，滤波效果最好，所以 Uo3 中的交 流成分最少。

（5） 3 个直流输出电压的大小是不同的。 Uo1 电压最 高，一般这一电压直接加到功率放大器电路，或加到需 要直流工作电压最高、工作电流最大的电路中； Uo2 电 压稍低，这是因为电阻 R1 对直流电压存在电压降； Uo3 电压最低，这一电压一般供给前级电路作为直流工作 电压，因为前级电路的直流工作电压比较低，且要求直 流工作电压中的交流成分少。

四、π型 LC滤波电路识图方法

图5 π型LC滤波电路

图 5 所示是 π 型 LC 滤波电路。π 型 LC 滤波电 路与 π 型 RC 滤波电路基本相同。这一电路只是将滤波电阻换成滤波电感，因为滤波电阻对直流电和交流 电存在相同的电阻，而滤波电感对交流电感抗大，对直 流电的电阻小，这样既能提高滤波效果，又不会降低直 流输出电压。

在图 5 的电路中，整流电路输出的单向脉动性直 流电压先经电容 C1 滤波，去掉大部分交流成分，然后 再加到 L1 和 C2 滤波电路中。

对于交流成分而言， L1 对它的感抗很大，这样在 L1 上的交流电压降 大，加到负载上的交 流成分小。

对直流电而言， 由于 L1 不呈现感抗， 相当于通路，同时滤 波电感采用的线径较粗，直流电阻很小，这样对直流电 压基本上没有电压降，所以直流输出电压比较高，这是 采用电感滤波器的主要优点。
