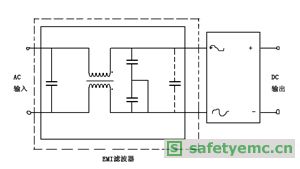

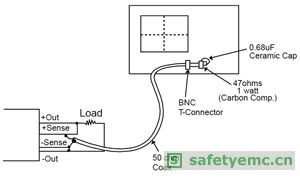

图8 同轴电缆测量装置2
图9 T形BNC连接器和电容电阻的连接
纹波和噪声的测量标准
以上介绍了多种测量装置，同一个被测电源若采用不同的测量装置，其测量的结果是不相同的，若能采用一样的标准测量装置来测，则测量的结果才有可比性。近年来出台了几个测量纹波和噪声的标准，本文将介绍一种基于JEITA-RC9131A测量标准的测量装置，如图10所示。
图10 基于JEITA-RC9131A测量标准的测量装置
该标准规定在被测电源输出正、负端小于150mm处并联两个电容C2及C3，C2为22μF电解电容，C3为0.47μF薄膜电容。在这两个电容的连接端接负载及不超过1.5m长的50Ω同轴电缆，同轴电缆的另一端连接一个50Ω的电阻R和串接一个4700pF的电容C1后接入示波器，示波器的带宽为100MHz。同轴电缆的两端连接线应尽可能地短，以防止捡拾辐射的噪声。另外，连接负载的线若越长，则测出的纹波和噪声电压越大，在这情况下有必要连接C2及C3。若示波器探头的地线太长，则纹波和噪声的测量不可能精确。
另外，测试应在温室条件下，被测电源应输入正常的电压，输出额定电压及额定负载电流。
不正确与正确测量的比较
1探头的选择
图11是用AAT1121芯片组成的降压式DC/DC转换器电路及测量正确和不正确的波形图。若采用普通的示波器探头来测量（如图12所示），由于地线与探头组成的回路面积太大（由剖面线组成的面积），它相当于一根“天线”，极易受到EMI的干扰，其输出的纹波和噪声电压相当大（见图11中右面的示波器波形图中绿色的纹波和噪声波形）。若采用专用的测量探头（如图13所示），它的地线极短，探头与地线组成回路面积较小，受到EMI干扰极小，其输出纹波和噪声波形如图11右面的红色线所示。这例子说明一般通用示波器的探头是不能用的。

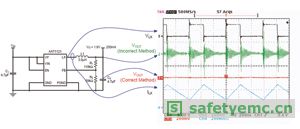

图11 AAT1121电路测量波形
图12 用普通示波器探头测得的波形

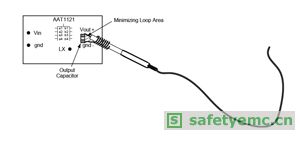

图13 用专用测量探头测得的波
