2 探头与测试点的接触是否良好
以金升阳公司的1W DC/DC电源模块IF0505RN-1W为例，采用专用探头靠测法，排除外界EMI噪声干扰，探头接触良好时，测出的纹波和噪声电压为4.8mVp-p，如图14所示。若触头接触不良时，则测出的纹波和噪声电压为8.4mVp-p，如图15所示。
图14 电源模块IF0505RN-1W测试波形（接触良好）
图15 电源模块IF0505RN-1W测试波形（接触不良）
这里顺便再用普通示波器探头测试一下，其测试结果是纹波和噪声电压为48mVp-p，如图16所示。
图16 电源模块IF0505RN-1W测试波形（普通探头）
减小纹波和噪声电压的措施

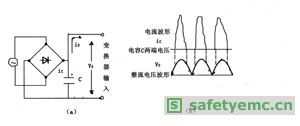

开关电源除开关噪声外，在AC/DC转换器中输入的市电经全波整流及电容滤波，电流波形为脉冲，如图17所示（图a是全波整流、滤波电路，b是电压及电流波形）。电流波形中有高次谐波，它会增加噪声输出。良好的开关电源（AC/DC转换器）在电路增加了功率因数校正（PFC）电路，使输出电流近似正弦波，降低高次谐波，功率因数提高到0.95左右，减小了对电网的污染。电路图如图18所示。
图17 开关电源整流波形

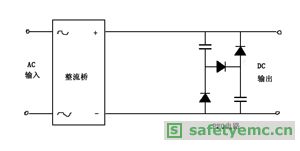

图18 开关电源PFC电路
