系统主要分为硬件和软件两部分：
硬件部分.包括三个分系统：前端子系统(主要包括传感器，如电流探头、环形天线、杆天线、双锥天线、双脊喇叭天线；电源阻抗稳定网络；衰减器等)、接收机子系统(主要包括频谱仪、射频预选器和EMl分辨带宽选件等)和主控计算机子系统(主要包括IBM兼容机、PC-GPIB卡、GPIB线缆)。
接收机子系统功能与指标.
接收机子系统是采用新型的E4440A型EMI测量接收机(安捷伦公司产)。功能与指标如下。
E4440APSA系列频谱分析仪与全新N9039A射频预选器双剑合璧且精确、快速、频率高达50GHz的EMI测量接收机。这款新型接收机能够进行精确和可重复的测量。测量系统可在整个测量带宽上提供最佳的幅度和频率精度。该系统每次扫描8192个数据点，使您可以分析超宽扫宽，同时拥有CISPR所要求的分辨率。另外，全新的射频预选器使系统完全符合CISPR标准。可以从旁路快速切换到预选模式，以进行兼容性测量。EMI测量系统可提供您需要的幅度性能和系统精度，以实现低投入高产出。
其EMI测量系统描述和元件包含：带有EMI专用软件的频谱分析仪E4440A PSA系列、射频预选器N9039A与N5181A系统调整信号发生器。
而进行发射分析所需的所有特性为：9kHz至1 GHz射频预选；ClSPR带宽(200Hz、9kHz、120kHz和1 MHz)；检波器(平均值、准峰值和峰值)；限制线和限制范围；天线、线缆、放大器和其他设备的校正因数；利用外部信号源进行的预选滤波器校准；执行发射保护的内置限制器；极其灵敏的前置放大器；可从101个变到8192个的数据点。
其测量精度和可重复性为：1 GHz频率内的辐射发射频段灵敏度为152dBm；绝对幅度精度为±1.0dB，9kHz至1 GHz；输入VSWR为1.2：1；预选TOI为+5dBm；100MHz扫宽时的扫宽精度：20kHz典型值。
软件部分.从功能上可以将该软件系统划分为五个模块：系统管理模块、系统检测模块、扫描模块、数据处理模块和测试结果输出模块。
3、实用新型的电磁兼容性(EMC)测试设备
3.1 EMSCAN电磁干扰扫描系统
采用阵列探头和电子扫描技术的近场测量系统，能获取被测物完整电磁场信息的测量系统，集EMC诊断和EMI测试为一体的电磁兼容综合测量系统。

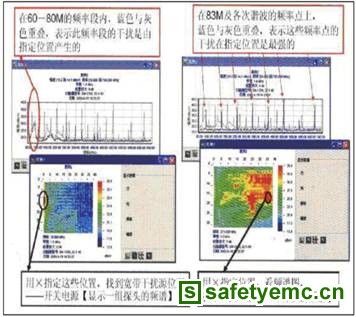

独特的EMC诊断系统：由1218个探头组成的阵列扫描器，实时看清电磁场，精确定位窄带的和宽带的电磁干扰源(见图2(a)所示),解决各类EMI问题；又能实时显示EMS测试对被测物内部电路的影响，快速解决EMS问题；快速准确评估机箱的屏蔽性能,能帮助工程师迅速积累正确的解决EMI／EMS问题的经验。
图2(a) 独特的EMC诊断系统示意图
主要特征是最宽频率范围的近场测试工具：50kHz-4GHz,具有频谱扫描、空间扫描、频谱／空间扫描，天线扫描等功能；具有单次扫描、连续扫描、同步扫描等方式，具有峰值保持功能；
能高速扫描，利用连续扫描和峰值保持功能，能捕捉到一般手段所无法测量到的瞬态电磁干扰；频谱／空间扫描能一次测量获取被测物完整电磁场信息，能迅速准确定位电磁干扰源；全方位测量任意体积和重量的被测物，包括PCB、电缆、机箱、机架等；呈人字形交叉排列的专利电磁场阵列扫描器，能测量各个方向的电磁场；功能强大的后台分析和处理能力，可以把测量结果和PCB的光绘文件叠加在一起显示。
EMI预兼容测试功能(图2（b）为EMI预兼容测试系统示意图)
图2（b）为EMI预兼容测试系统示意图
配套LISN(线路阻抗稳定网络)／电流探头／吸收钳／天线等附件后，EMSCAN能进行准确、高效的EMI预兼容测试，具有背景信号自动识别功能，特别适合企业在普通实验室进行精确的EMI预兼容测试。
EMSCAN控制软件的ASM(天线扫描模块)，用于电磁预兼容测试。能依据CISPR 11/／14／15／22／25／GJB 1 52A-CEl02进行传导发射测试．依据CISPR 11／14／22／25／GJB 1 52A-REl02进行功率或者辐射发射测试。
