新型电磁兼容性技术在质量保证体系中的应用

　　3.2 Langer近场探头.

　　这是电磁兼容工程师必备的基本工具.它多达19个各种形状的探头，可以完成几乎所有的电磁场测试任务：具有多种分辨率的探头，实现从粗略定位到精细定位；低成本高性能；其频率范围覆盖100kHz-3GHz；适用于检查机箱泄漏、PCB内部电磁场分布、电缆上的电磁场分布等；使用简单，携带方便。近场探头。

　　而近场探头的用途义为：主要应用于查找干扰源，判定干扰产生的原因；可以检测器件或者是表面的磁场方向及强度；可以检测磁场耦合的通道，从而调整连接器或者元器件的位置；可以检测PCB附近的磁场环境。

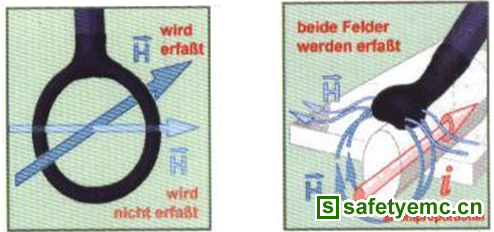

　　为了降低干扰，寻找到真正的干扰源或者是其传播的途径是非常有必要的，通过近场测量可以很方便的实现定位的功能，甚至可以精确到IC引脚以及具体的走线。图3（a）所示为环形探头，分辨率从1mm到25mm。适合检测机箱泄漏、电流方向等。检测电缆及元器件连接处等产生的磁场。图3（b）所示为检测IC引脚的磁场分布。检测IC下面或宽导体的圆形磁场。

图3（a）环形探头    　　　　 图3（b）为检测IC引脚的磁场分布示意

   3.3  虚拟暗室EMC测量系统(无需暗室/屏蔽室)

　　如果想在普通环境下测量被测设备(EUT)的电磁辐射，就必须设法“消除”背景噪声的影响。当今己开发出多种虚拟暗室EMC测量系统,值此以CASSPER虚拟暗室系统为例作新概念说明。
