1.2 连接方式
抑制电源电磁干扰用固定电容器的连接方式有很多，以下是几种常见的电源电磁干扰用电容器的结构模型。
1）两引出端电容器 （two-terminal capacitor）
图2是一种具有两个引出端的抑制电磁干扰电容器，图3是带有串联RC组件的抑制电源电磁干扰用电容器组件，这是一种电阻器与X类或Y类电容器串联的功能组合。当内容不矛盾时，应将“电容器”理解为“电容器或RC组件”。
2）旁路电容器（by-pass capacitor）

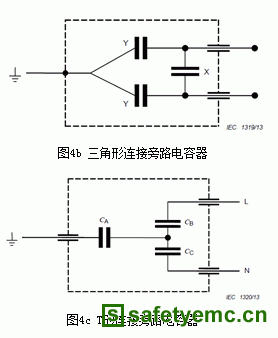

这是一种将电磁干扰电流旁路的电容器，有三种常用的连接形式：单线连接、T形连接和三角连接。单线连接的电容器应使电容器装入一个接地的金属外壳内，金属外壳与电容器的一个引出端相连接，如图4a所示。三角形连接的电容器由一个X类电容器和两个Y2类电容器按图4b所示的连接成三角形网络。T形连接由CA、CB、CC三个电容器按图4c所示的连接成T形网络。三角形和T形在电气上是等效的（星形-三角形转换）。在T形连接中，X类电容器是由CB和CC串联构成，Y类电容器是由CA和CB以及CA和CC构成。当T形连接电容器提交试验，且规定电压施加在X类电容器两端，则电压应施加在接相线引出端和接中线引出端之间。同样，当规定电压必须施加在Y类电容器两端时，这时电压应施加在接相线引出端与接中线引出端的连接点和接地引出端之间。
2 电气安全测试
2.1 耐电压测试
耐电压测试是X类和Y类电容器电气安全性的必测项目之一，主要是考察电容器在过电压时能否经得住冲击，X类和Y类电容器耐电压测试的电压值如表3所示。其测试条件分为直流试验和交流试验，其中交流电压的条件为：50Hz或60Hz电压，以不超过150 V/s的速率从零升高到试验电压，试验时间从达到试验电压值时开始计算，在试验结束时，试验电压应减少至接近零，并且电容器通过一个适当的电阻放电。
表3 电容器耐电压测试的测试电压
|
类别 |
额定电压范围 |
试验A |
试验B或C |
|
X1 X2 |
≤1000V |
4.3UR (d.c.) |
2UR+1500 V(a.c.) 最小值为2000 V(a.c.) |
|
Y1 |
≤500V |
4000 V(a.c.) |
4000 V(a.c.) |
|
Y2 |
≥150V ≤500V |
UR+1200 V(a.c.) 最小值为1500 V(a.c.) |
2UR+1500 V(a.c.) 最小值为2000 V(a.c.) |
|
Y4 |
<150V |
900 V(a.c.) |
900 V(a.c.) |
|
注：试验A为电容器引出端之间耐压测试，试验B或C为引出端与电容器外壳间耐压测试。 |
|||
注：试验A为电容器引出端之间耐压测试，试验B或C为引出端与电容器外壳间耐压测试。
