IEC60384-14:2013中抑制电源用X、Y电容的分类及电气安全测试方法介绍

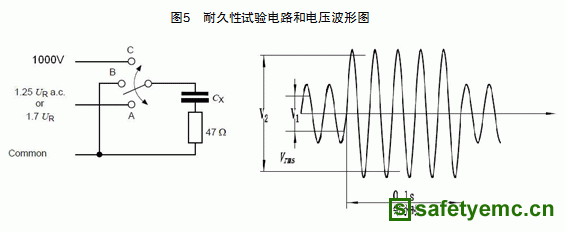

耐久性测试是在严酷的条件下考核电容器的寿命及容量变化情况。耐久性测试时，电容器在上限温度和1.25UR（X2）或1.7UR的电压下承受1000h的耐久性试验，在试验中每隔1h应将电压升高到1000V（有效值），持续0.1s。该试验应通过一个47Ω的电阻施加到每个电容器上，试验电路和电压波形如图5所示。

        2.3 自燃性试验

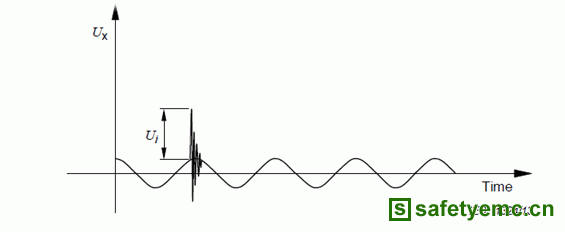

自燃性试验也称主动燃烧试验，主要是电容器在受到叠加在基波交流电压上的随机非同步的高压脉冲冲击时能否自燃。试验电压波形如图6所示。

图6

其中，测试的基波交流电压为电容器的额定电压UR±5%，所施加的高压脉冲的峰值Ui根据电容器的类别选定。对于Y2类电容器为5k%，X1类电容器为 4k%，X2类或Y4类电容器为2.5k%。每个电容器样品共承受20测这样电压的冲击。

除以上三项试验，抑制电源电磁干扰用电容器涉及电气安全的测试项目还有绝缘电阻、稳态湿热、阻燃测试等。在此不一一赘述。通过以上的介绍可以看出，抑制电源电磁干扰用电容器的测试条件是非常严酷的，因此用于抑制电源电磁干扰用的电容器必须是专用的X类或Y类电容器，而且需要经过专业的测试，否则电气安全性将得不到保证。

3 结束语

抑制电源电磁干扰用电容器的作用是抑制来自于电气、电子设备或其他干扰源产生的电磁干扰，被广泛应用于一些家用电器、医疗设备、工业控制系统的电子线路中，除了要满足抑制电源电磁干扰的作用，更要满足电气安全标准。因此在选用X、Y类电容器时要不仅要根据不同的应用场合选择合适的类别，更要选择通过电气安全测试的带有认证标志（如UL、VDE、CQC等）的电容器产品。
