HHD11-B产品相关内容：
一、概述：
HHD11系列断相、相序、三相不平衡及过欠压保护继电器（以下简称保护继电器）适用于交流50Hz，电压380V的供电电路中与交流接触器等于开关电器组成电动机控制电路。当电动机的主电路出现断相、错相、电压不平衡及过欠压等非正常状态时，及时断开开关电器触头分断电动机的三相电源，快速可靠地保护电动机。
保护继电器采用电压取样方式，与电动机的功率大小无关，无需进行任何电流等级的整定和调整。整机具有适用范围广、实用简单方便、性能稳定可靠等优点。
本系列保护继电器执行Q/ZXL 0027企业标准，符合GB 14048.5有关要求。
二、主要技术参数：
1.工作电源：三相380V 50Hz，允许波动范围为（85%-110%）Ue。
2.断相保护：产品电压取样信号R、S、T前端，三相电源中任意一相断相，保护继电器可靠动作，起到断相保护作用。
3.相序保护：保护继电器相序认定后，如果任意调换一相线，电动机将无法启动，保护继电器起到相序保护作用。
4.电压不平衡保护：三相电源中当任意两相电压不平衡到50V-75V时，保护继电器可靠的动作，起到保护作用。
5.HHD11-C过压保护：445V-465V（不可调），延时3s-5s（不可调）;HHD11-D过压保护：400V-460V（面板可调），延时1s-10s（面板可调）。
6.HHD11-C欠压保护：290V-310V（不可调），延时3s-5s(不可调），HHD11-D欠压保护：300V-360V（面板可调），延时1s-10s（面板可调）。
7.断相保护动作时间：3s-5s。
8.相序保护动作时间：小于等于0.2s。
9.触电容量：3A AC220V（阻性）。
10.电寿命：1*100000次。
11.环境温度：-5°-40°。
12.海拔：不超过2000m。
13.湿度：安装地点最高温度为40°时，空气的相对湿度不超过50%，在较低温度下可允许有较高哦的相对湿度。例如20°时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。
14.安装方式：装置式、导轨式。

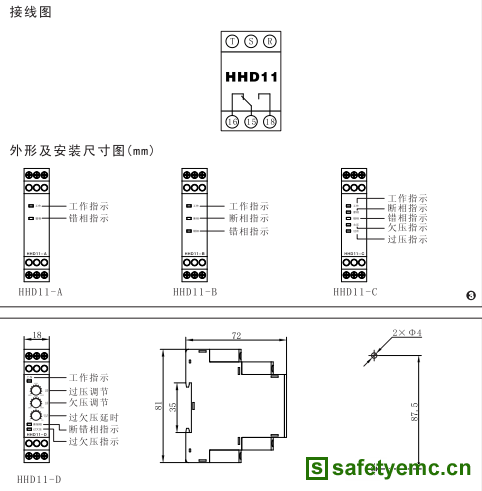

三、HHD11-B相关图形说明：
四、相关使用说明：
1.接线与注意事项：

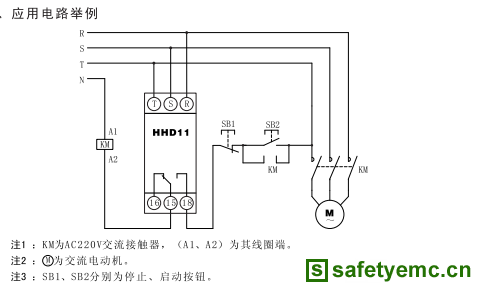

参考下图中的电路举例，将保护继电器接入电源控制回路即可起到保护作用，三相电网至保护继电器R、S、T三相电压取样前端的断相起保护作用，后端的断相不保护。
2.相序与断相保护:
若电动机无法起动，这时须将输入保护继电器R、S、T三相电源中的任意两相调换位置后再重新按起动按钮，若能正常起动，此时保护继电器的相序已认定。以后相序如有改变，保护继电器即能起到保护作用，如果电动机还不能起动，则应检查三相电路中有无断相现象。
五、安装及拆卸方法：
1.导轨式安装：（1）-（2）-（3）-（4）
2.导轨式拆卸：（5）-（6）
3.装置式安装：（1）-（7）-（8）
4.装置式拆卸：（9）-（10）
注意：在安装或拆卸前必须将主电路电源切断。
