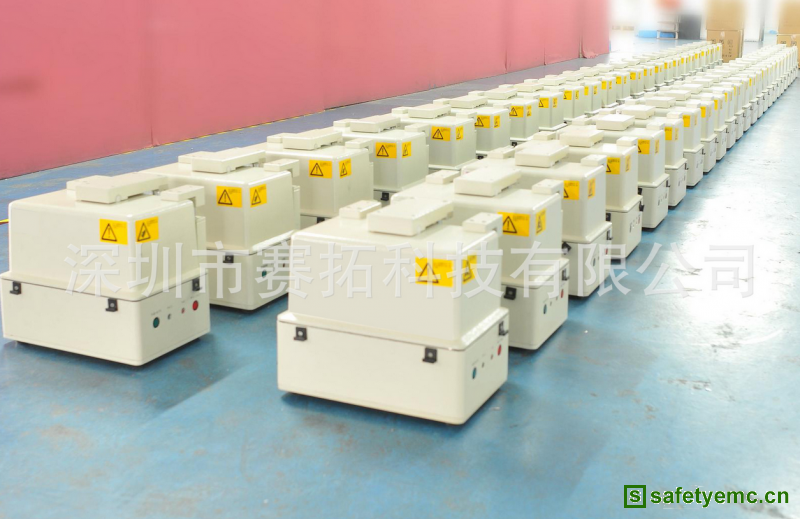

气动|全自动屏蔽箱

一、主要功能和适应范围

【广泛适用于手机、蓝牙、GPS、无线网卡、对讲机、无线鼠标、无线键盘等工厂和试验室】

屏蔽箱系列主要功能和适应范围：

1.该屏蔽箱应用无线通信测试

2.EMI 测试

3.耦合测试

4.RF 功能测试

二、性能指标

1、机械性能：

操作方式： 全自动操作.

外形尺寸(Exterior Dimension)：（L）340 x（W）255 x（H）295mm

工作尺寸(Inner Working) ：（L）280 x（W）170 x（H）135mm

箱体材料(Material)： 铸铝(Aluminium)

屏蔽材料：（Shielding Material）:吸波泡棉（Microwave Absorber）

表面颜色(Surface Coloer)：淡黄色

重量(Weight)： 约(Aprox) 17 Kg

2、屏蔽性能(Shielding Effectiveness)300Mhz~3Ghz：>80dB

3、连接端口规格(Specification on Interface&Connectors)：

型号： 数量

RS232C 1

N-SMA 2

DB9（m）-DB9(f) 1

DB25(m)-DB25(f) 1

连接端口说明

Interface&Connectors

规格

(Specification)

RS-232C 工作电压（Working Voltage）：100V

最高耐压(Dielecrric Wihthstanding Voltage) : 300V

N-SMA Coaxial 连接器

阻抗（Impedance）: 50 ohm

电压等级（Voltage Rating）：250V

最高耐压(Dielecrric Wihthstanding Voltage: 750V

9pin 连接端口

D-sub 9 pin

工作电压（Working Voltage）：100V

最高耐压(Dielecrric Wihthstanding Voltage) : 300V

EMI 过滤器(EMI filter) 100pf pi

25pin 连接端口

D-sub 25 pin

工作电压（Working Voltage）：100V

最高耐压(Dielecrric Wihthstanding Voltage) : 300V

EMI 过滤器(EMI filter) 1000pf pi
