低插损
低回损
重复性好
可靠性好
端面3D指标超出GR-326要求
使用精工技研自转&公转专利
独立加压研磨夹具保证业界最高的成品率
单头至48头研磨无差异
LC 连接器多达48头，MU多达40头, SC多达32头，
ST多达28头研磨夹具
各种类型连接器高效快速研磨工艺
维护简单
转动盘和支撑盘表面特殊处理，延长使用寿命
加压弹簧和加压块新设计
转动盘和支撑盘新型阻水设计
维护部件少
更快的转速 -较SFP-550B节省30%的研磨时间
与现有的SFP-550所有夹具通用
规格参数：
技术规格
适用连接器: FC,SC,ST, LC, MU, D4, E2000(Zr. Type), MT, MTRJ
研磨时间: 2.5 PC-2.0分钟，D2.5mmAPC -3.7分钟
重量: 18Kg
尺寸: 250W x 305D x 240H(mm)
电源: 100-120VAC,50/60Hz or 220-240VAC 50/60Hz
马达转速: 100rpm revolution, 1.8rpm rotation
研磨片尺寸: 5"
研磨方式: 公转&自转(Patent # 4979334)
计时器: 手动或数字 (可选)
研磨夹具
标准独立加压夹具

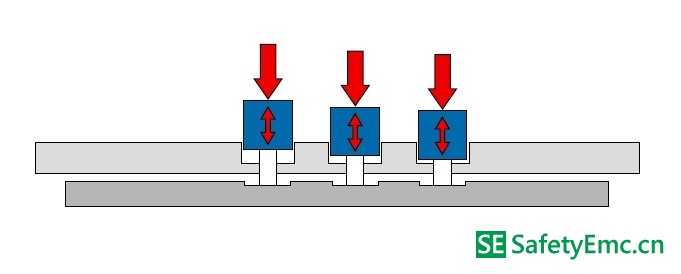

独立加压研磨夹具-对每个插芯进行独立 加压,插芯的长度不会影响研磨质量,同时
不需辅助插芯,单只插芯也可以完成研磨.
采用Snap-In适配器,对SC LC MU连接器均 可简单装卸.
随机标准配置
|
部 件 |
型 号 |
数 量 |
|
主机 |
SFP-550C |
1 |
|
压力弹簧 |
RP55C-14 |
4 |
|
2A保险丝 |
FP-F2A |
1 |
|
L型六角扳手 |
RP55C-71 |
1 |
|
S型六角扳手 |
RP55C-72 |
1 |
|
M5-45螺丝 |
RP55C-73 |
1 |
|
电源线 |
FP-AC*** |
1 |
|
导线支架 |
FP-CHL |
1 |
|
操作手册 |
FP-IM55C |
1 |
|
工艺手册 |
FP-PM55C |
1 |
|
保养维护手册 |
FP-MM55C |
1 |
SFP-550C系列标准夹具清单
|
连接器形式 |
型 号 |
头 数 |
类 型 |
备注 |
|
FERRULE |
PH55-FF-20 |
20 |
PC |
2.5mm插芯 |
|
PH55-FF-24 |
18 |
PC |
|
|
|
PH55-FF8A-18-1.5 |
18 |
APC/台阶 |
2.5mm插芯，法兰键宽1.5mm |
|
|
PH55-FF8A-18-1.3 |
18 |
APC/台阶 |
2.5mm插芯，法兰键宽1.3mm |
|
|
PH55-FF8C-18-1.5 |
18 |
APC/大斜面 |
2.5mm插芯， 法兰键宽1.5mm |
|
|
PH55-FF8C-18-1.3 |
18 |
APC/大斜面 |
2.5mm插芯，法兰键宽1.3mm |
|
|
FC |
PH55-FP-20 |
20 |
PC |
|
|
PH55-FP8R-18-I |
18 |
APC/台阶 |
FC(窄键2mm) |
|
|
PH55-FP8N-18-I |
18 |
APC/台阶 |
FC(宽键2.14mm) |
|
|
PH55-FP8RC-18-I |
18 |
APC/大斜面 |
FC(窄键2mm) |
|
|
PH55-FP8NC-18-I |
18 |
APC/大斜面 |
FC(宽键2.14mm) |
|
|
SC |
PH55-CP-20 |
20 |
PC |
|
|
PH55-CP8A-18 |
18 |
APC/台阶 |
|
|
|
PH55-CP8C-18 |
18 |
APC/大斜面 |
|
|
|
PH55-CP9A-18 |
18 |
APC/台阶 |
|
|
|
PH55-CP9C-18 |
18 |
APC/大斜面 |
|
|
|
ST |
PH55-SP-20 |
20 |
PC |
|
|
PH55-SP-24 |
24 |
PC |
|
|
|
FERRULE |
PH55-FLM-16 |
16 |
PC |
1.25mm插芯 |
|
LC |
PH55-PL-24 |
24 |
PC |
|
|
PH55-PL8A-20 |
20 |
APC |
|
|
|
PH55-PL8A-24-HP-B |
24 |
APC 加强型 |
|
|
|
MU |
PH55-PM-24 |
24 |
PC |
|
|
PH55-PM8A-24 |
24 |
APC |
|
|
|
E-2000 Ferrule |
PH55-EF-18-HS |
18 |
PC |
H+S插芯 |
|
PH55-EF-18-RS |
18 |
PC |
R&M插芯 |
|
|
PH55-EF8A-18-H |
18 |
APC |
H+S插芯 |
|
|
PH55-EF8A-18-R |
18 |
APC |
R&M插芯 |
|
|
PH55-EF-24-R |
24 |
PC |
R&M插芯 |
|
|
PH55-EF8A-24-R |
24 |
APC |
R&M插芯 |
|
|
SMA |
PH55-M5P-18 |
18 |
SMA905 |
|
|
PH55-M6P-18 |
18 |
SMA906 |
|

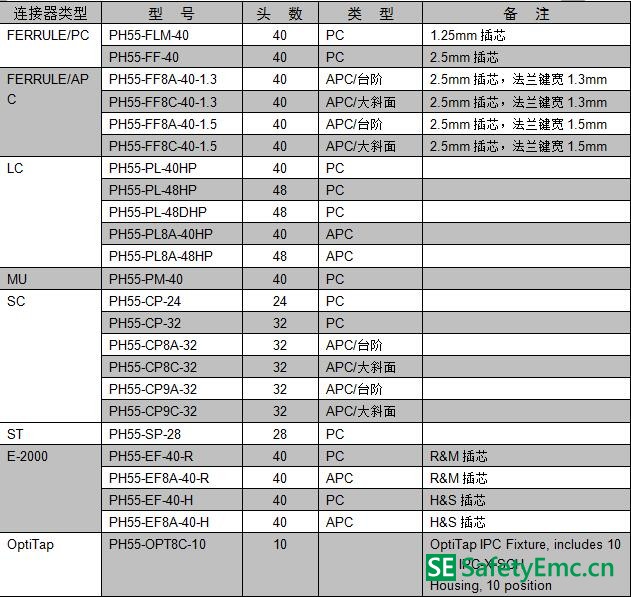

SFP-550系列多头夹具清单

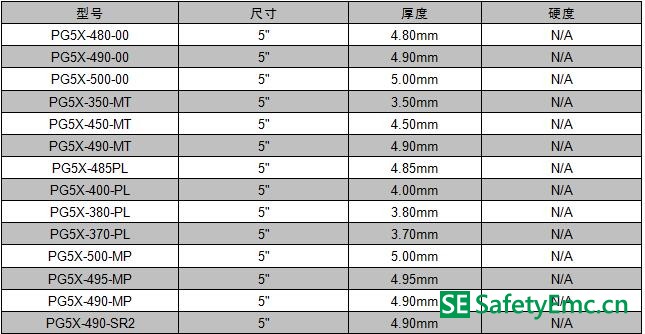

玻璃垫片清单

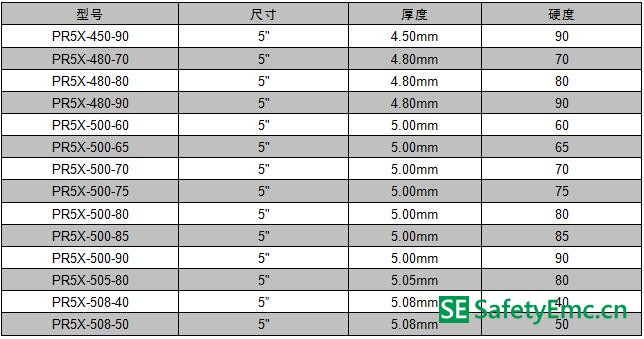

橡胶垫片清单
海绵垫片

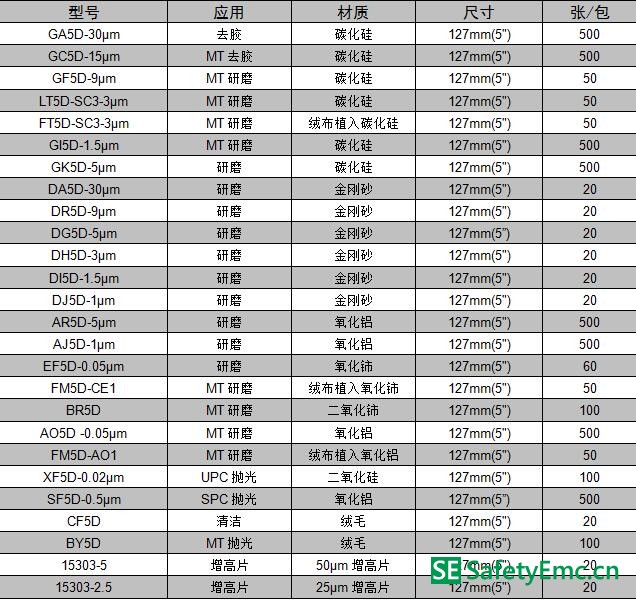

研磨片

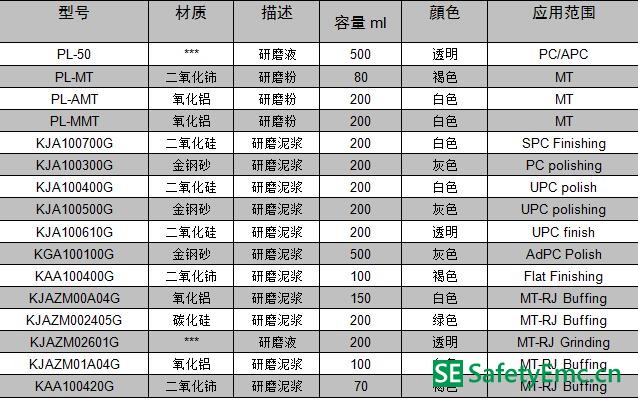

研磨粉及研磨液
