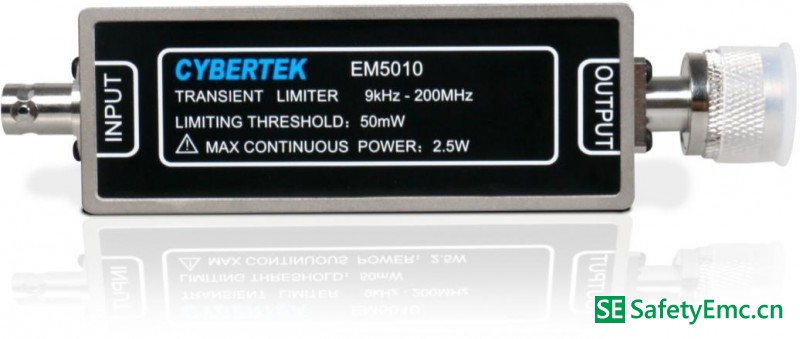

限幅器EM5010 （9kHz～200MHz）
频宽9kHz-200MHz
限制阀值50mW（+17dBm）
输入输出阻抗50Ω
工作温度0℃-55℃
概述
EM5010 瞬态限幅器具有瞬态限幅功能。在 EMI 测量中，经常有意外过载情况发生，瞬态限幅器用于前端电路保护，防止损坏贵重的 EMI 测试设备。
产品电气规格
|
频宽 |
9kHz-200MHz |
||
|
限制阀值 |
50mW（+17dBm） |
||
|
输入输出阻抗 |
50Ω |
||
|

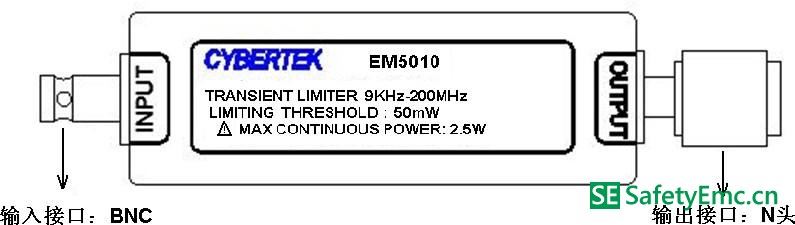

接口 |
输入 |
BNC（母头） |
|
|
输出 |
N（公头） |
||
|
最大输入范围 |
连续：2.5W（+34dBm） |
||
|
脉冲：10kW（10uS） |
|||
|
直流：±12V |
|||
|
插入损耗 |
<2kHz |
>30dB |
|
|
9kHz-50MHz |
10dB±0.5dB |
||
|
50MHz-200MHz |
10dB+2.2dB/-0.5dB |
||
|
<6kHz，>400MHz |
13dB |
||
|
频响曲线 |
图 1（室温） |
||
|
限幅特性曲线 |
图 2（室温） |
||
|
工作温度 |
0℃-55℃ |
||
|
储存温度 |
-40℃-80℃ |
||
应用
频谱仪前端保护
接收机前端保护
产品说明

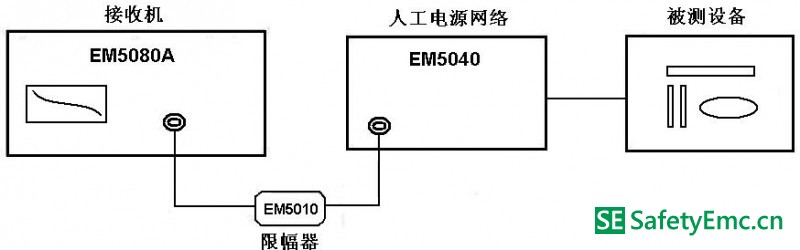

使用示意图
（详细请直接联系，谢谢！）
