在接收机里，噪声是非常重要的一个因素，因为输入讯号很小，很容易受到噪声的干扰。一般而言，设计者利用每个区块的噪声参数（noise figure），来描述每个区块的噪声特性。因为藉结合串联区块的噪声参数，以求出整个接收机的噪声参数，这是很容易的。一个区块的「噪声参数（NF）」是指当讯号通过区块时，讯号噪声比率（SNR）降低了多少。它的定义如下：
(8)
在接收机的输入端，SNR的定义是讯号功率与天线所得到的背景噪声功率之比率值。如附图四所示，一个接收机对输入噪声的每一个「映像」是很敏感的。只针对有被发现到的输入讯号而言，而且仅包含此输入讯号的「映像」所拥有的噪声功率。在外差式接收机里，输入讯号是在单一的侧频带中被发现的，所以可以利用单一侧频带的NF。

在这种情况下，只包含与输入讯号相关的「映像」之噪声功率。在自差式（homodyne）、或直接转换接收机里，讯号是在载波的两个侧频带中被发现的，所以使用双侧频带（DSB）的NF。在这种情况下，「映像」是与「载波重迭（carrier overlap）」密切相关的，而且 包含了来自于两个侧频带中的噪声功率。在这两种情况中，包含了所有「映像」的输入噪声之影响，但是，它不包括负载处于输出频率值时所产生的噪声。

在(8)式中，因为讯号功率同时在分子与分母，所以可以相消。因此(8)式可以重写成：
(9)

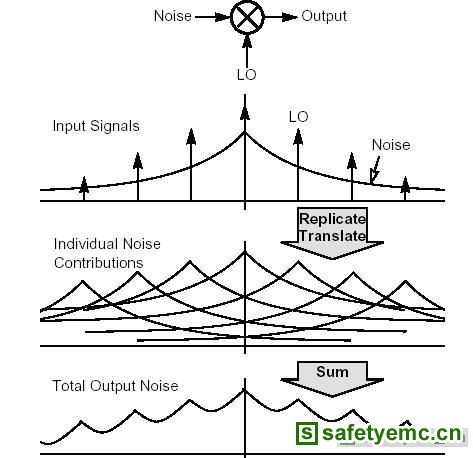

图三：噪声如何被混波器移动。噪声会被LO的每一个谐波复制和转换，结果是会在相隔kfLO的频率处产生关联性。

这里的是总输出噪声功率；是输出噪声功率，此噪声是负载于输出频率值时所产生的；而也是输出噪声功率，此噪声是来源端于输入频率值时所产生的。一般而言，计算DSB NF时所使用的是比用来计算SSB NF的大两倍，但是两者的和都是相同的，因此在相同的电路下，DSB NF通常比SSB NF小3 dB。

我们可以应用LO来计算混波器的噪声，单独求出由LO产生的稳态响应，在LO附近对电路进行线性仿真，并使用周期性噪声分析法。实际对双极混波器（bipolar mixer）进行测量后会发现，噪声参数可以被预测至0.25 dB以内。不过，在CMOS混波器上进行的测量结果是无法如此精确的，因为MOS晶体管的噪声模型，并不像双极晶体管的噪声模型那样地精确。
