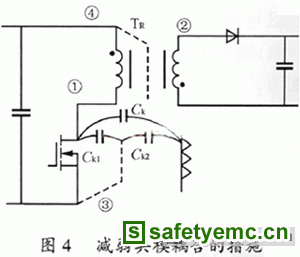

装在MOS管上的散热器由于表面积很大，其对节点①的分布电容必须考虑。由图4可知，采用屏蔽方法将铜箔夹在散热器和MOS管之间，使原有分布电容Ck变成相互串联的Ck1和Ck2，从而减小了分布电容。散热器和变压器磁芯同样存在电压瞬变，将散热器和磁芯屏蔽分别就近与节点③及④连接，用以抑制散热器和磁芯的电压瞬变，并缩短共模电流的耦合路径。

　　3.3 减弱公共阻抗传导耦合

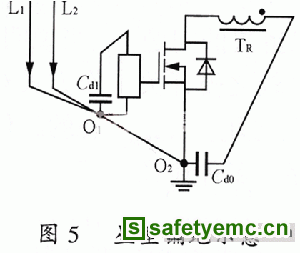

　　减弱公共阻抗传导耦合，就是仔细布线以避免两电气回路的公共阻抗部分。其中尤为重要的是地线的铺设，要遵循“模拟部分地和数字部分地分开，功率部分地和控制部分地分开”的原则在实际铺设中采取了“星状地”形式，如图5所示，避免使用环形地。所谓“星状地”是指不同回路地单独走线，最后汇集到一点O。O点通常是去耦电容或者滤波电容的阴极。比如在控制芯片周围，驱动回路的地单独从控制芯片的去耦电容（O1点）出发，连接到输入端滤波电容处（O2点），而MOS管源极功率部分引线也直接接入O2点。电压和电流反馈信号的地线均单独接入星状点O1。

　　图5中L1及L2分别为电压反馈和电流反馈的地线接入端。Cd1为控制（驱动）电路的电源去耦电容，Cd0为输入滤波电容。

　　3.4 减弱外部电磁场干扰

　　设计合理的EMI滤波器。EMI滤波器除能衰减开关电源对电网的EMI之外，还能够衰减电网引进的部分瞬态干扰。需要强调的是，增加安全地(PE)对衰减共模电流，抑制外界瞬态干扰十分必要。

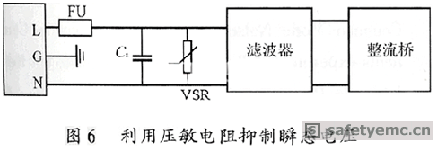

　　如图6所示，在交流进线端并联高频CBB电容Ca（2.2nF）和压敏电阻(VSR)对瞬态电压进行箝位。

　　除了对电路采取局部屏蔽措施外，在调试过程中还使用了整体屏蔽罩，以降低辅助电源子系统对外界的电磁辐射干扰。接入屏蔽罩的输入、输出引线（屏蔽线）应当尽量短，并且要妥善接地。

　　3.5 减弱电压瞬变和电流瞬变

　　从上述分析可知，EMI的强度都和dv/dt和di/dt成正比。而由变压器漏感和二极管反向恢复等引起的电压、电流的过冲和振铃相比开关周期非常的窄，会造成强的宽频的瞬态电磁噪声。因此，在实验过程中，有针对性地对电路各部分的电压、电流的过冲和振铃进行了抑制。

　　3.5.1 针对开关管

　　1）考虑减慢MOS管的开关速度，采取增大门极驱?电阻，减小驱动电流来实现。但是要注意适度，因为开关速度越慢，MOS管的开通时间、关断时间都相应延长，开关损耗随之增大，会造成开关管过热，使变流器效率降低。
