3.1 减弱差模辐射耦合

　　如图2所示，耦合途径为寄生磁耦合电感M通过干扰源产生的噪声磁场与被干扰回路发生磁通铰链而形成。设噪声磁场的磁通密度为B，穿过一个闭合面积为S的回路，则在该回路感生出干扰电压e，即

　　e=－(d∫BS)／dt(4)

　　式中：B和S均为矢量。

　　结合式（1）及式（4）容易推得，寄生磁耦合电感M与涉及的干扰回路面积S成正比例关系。在图2中，存在有较大的di/dt的回路主要包括变压器输入侧环路S0，二次侧环路S1和S2以及驱动环路S3。

　　仔细设计电路板走线，尽可能减小上述回路的围绕面积。将高频去耦电容Cd0尽量靠近变压器原边和MOS管，Cd1尽量靠近负载，以求减小围绕面积S0与S2，并且要求Cd0和Cd1是低ESR和低ESL的电容器。

　　电源输出端至负载的引线应尽可能地短，而且多路输出每一路都要使用双绞线，因为，相邻绞环中在同一导体上产生的电动势方向相反，相互抵消，这对电磁干扰起到较好的抑制作用。

　　3.2 减弱共模辐射耦合

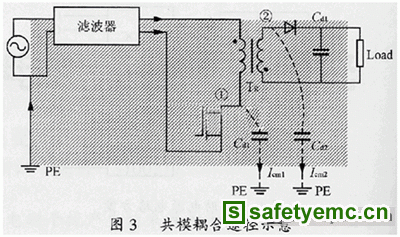

　　参照图3，由式（2）可得，共模电流Icm1及Icm2的幅值与两电气节点①与②处dv/dt和对PE（安全地）的分布电容Cd1和Cd2的积成正比。图中节点①是MOS管漏极与变压器原边的连接点，节点②为变压器二次侧与输出二极管的连接点。共模电流辐射强度与共模电流围绕回路面积有关，也就是说，电磁辐射强度和电流环路面积成正比，这里环路面积用阴影面积表示。因此，减弱共模辐射耦合应从3个方面入手，即减小dv/dt；减小分布电容；减小共模电流环路面积。

　　节点①及②存在非常大的电压瞬变，因而在节点①及②处布线应当占用尽可能小的面积，以减小分布电容值。分布电容一般为pF级，因而在低频段（<1MHz）其阻抗影响非常显著，需要滤波器对共模电流进行衰减，共模扼流圈电感值一般取10～100mH。

　　装在MOS管上的散热器由于表面积很大，其对节点①的分布电容必须考虑。由图4可知，采用屏蔽方法将铜箔夹在散热器和MOS管之间，使原有分布电容Ck变成相互串联的Ck1和Ck2，从而减小了分布电容。散热器和变压器磁芯同样存在电压瞬变，将散热器和磁芯屏蔽分别就近与节点③及④连接，用以抑制散热器和磁芯的电压瞬变，并缩短共模电流的耦合路径。

　　3.3 减弱公共阻抗传导耦合

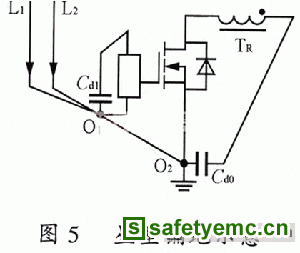

　　减弱公共阻抗传导耦合，就是仔细布线以避免两电气回路的公共阻抗部分。其中尤为重要的是地线的铺设，要遵循“模拟部分地和数字部分地分开，功率部分地和控制部分地分开”的原则在实际铺设中采取了“星状地”形式，如图5所示，避免使用环形地。所谓“星状地”是指不同回路地单独走线，最后汇集到一点O。O点通常是去耦电容或者滤波电容的阴极。比如在控制芯片周围，驱动回路的地单独从控制芯片的去耦电容（O1点）出发，连接到输入端滤波电容处（O2点），而MOS管源极功率部分引线也直接接入O2点。电压和电流反馈信号的地线均单独接入星状点O1。

　　图5中L1及L2分别为电压反馈和电流反馈的地线接入端。Cd1为控制（驱动）电路的电源去耦电容，Cd0为输入滤波电容。
