下面以隔离式DC/DC变换器为例，讨论开关电源的电磁兼容性设计。

3.1DC/DC变换器输入电路的电磁兼容设计

如图2所示，FV1为瞬态电压抑制二极管RV1为压敏电阻，都具有很强的瞬变浪涌吸收能力，能很好地保护后级元器件或电路免遭浪涌电压的破坏。Z1为直流EMI滤波器，必须良好接地接地线要短，最好直接安装在金属外壳上，还要保证其输入、输出线之间的屏蔽隔离，才能有效地切断传导干扰沿输入线的传播和辐射干扰沿空间的传播。L1及C1组成低通滤波电路，当L1电感值鞍大时，还须增加如图2所示的D1和R1，形成续流回路，吸收L1断开时释放的电场能量，否则，L1产生的电压尖峰就会形成电磁干扰，电感L1所使用的磁芯最好为闭合磁芯，带气隙的开环磁芯的漏磁场会形成电磁干扰，C1的容量较大为好，这样可以减小输入线上的纹波电压，从而减小在输入导线周围形成的电磁场。


3.2高频逆变电路的电磁兼容设计

如图3所示，C2、C3、V2、V3组成的半桥逆变电路，V2、V3为lGBT或M0SFET等开关器件，在V2、V3开通和关断时，由于开关时间很短以及引线电感、变压器漏感的存在，回路会产生较高的di/dt、dv/dt，从而形成电磁干扰，为此，在变压器原边两端增加R4、C4构成的吸收回路，或在V2、V3两端分别并联电容器C5、C6，并缩短引线，减小a-b、c-d、g-h、e-f的引线电感。在设计中，G4C5、C6。一般采用低感电容，电容器容量的大小取决于引线电感量、同路中电流值以及允许的过冲电压值的大小，由LI2/2=C△V2/2求得C的大小(L为回路电感，I为回路电流，△V为过冲电压值)。

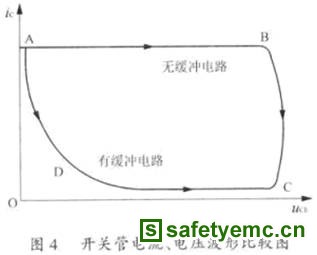

为减小△V，就必须减小回路引线电感值，为此，在设计时常使用一种叫“多层低感复合母排”的装置，由我集团公司申请专利的该种母排装置能将回路电感降低到足够小，达10nH级，从而达到减小高频逆变回路电磁干扰的目的。在大电流或高电压下的快速开关动作是产生电磁噪声的根本，因此，尽可能选用产生电磁噪声小的电路拓扑，如在同等条件下双管正激拓扑比单管正激拓扑产生电磁噪声要小，全桥电路比半桥电路产生电磁噪声要小。另外，使用ZCS或ZVS软开关变换技术能有效降低高频逆变回路的电磁干扰。图4所示为增加缓冲电路后开关管上的电流、电压波形与没有缓冲回路时的波形比较，可见增加缓冲电路后电流电压变化率降低很多。



由于变压器是一个发热元件，较差的散热条件必然导致变压器温度升高，从而形成热辐射，因此，变压器必须有很好的散热条件。通常将高频变压器封装在一个铝壳盒内，并灌注电子硅胶，铝盒还可安装在铝散热器上，这样变压器即可形成较好的电磁屏蔽，还可保证有较好的散热效果．减小串磁辐射。



3.4输出整流电路的电磁兼容设计

图6所示为半波整流电路，D6为整流二极管，D7为续流二极管，由于D6、D7，工作于高频开关状态，因此，输出整流电路的电磁干扰源主要是D6和D7．把R5、G12和R6、C13分别连接成D6、D7，的吸收电路，用于吸收其开关时产生的电压尖峰。



减少整流二极管的数量可减小电磁干扰的能量，因此，在同等条件下，采用半波整流比采用全波整流和全桥整流产生的电磁干扰要小。为减小二极管的电磁干扰，必须选用具有软恢复特性的、反向恢复电流小的、反向恢复时间短的二极管。从理论上讲，肖特基势垒二极管(SBD)是多数载流子导流，不存在少子的存储与复合效应，因而也就不会有反向电压尖峰干扰，但实际上对于具有较高反向工作电压的肖特基二极管，随着电子势垒厚度的增加，反向恢复电流会增大，也会产生电磁噪声。因此，在输出电压较低的情况下选用肖特基二极管产生的电磁干扰会比选用其它二极管要小。"
