泳池清洁机器人的EMC问题整改分享

   2024-05-15 安规与电磁兼容网韬略科技190
本文导读:某客户已经接到了来自国外的大批量订单,目前仅有EMC问题没解决完,只需要解决掉EMC问题,就能够直接大批量生产,向国外客户交付机器。该品牌的泳池清洁机器人初始测试数据如下所示:EMI超标测试数据拿到数据的第一

某客户已经接到了来自国外的大批量订单,目前仅有EMC问题没解决完,只需要解决掉EMC问题,就能够直接大批量生产,向国外客户交付机器。该品牌的泳池清洁机器人初始测试数据如下所示:

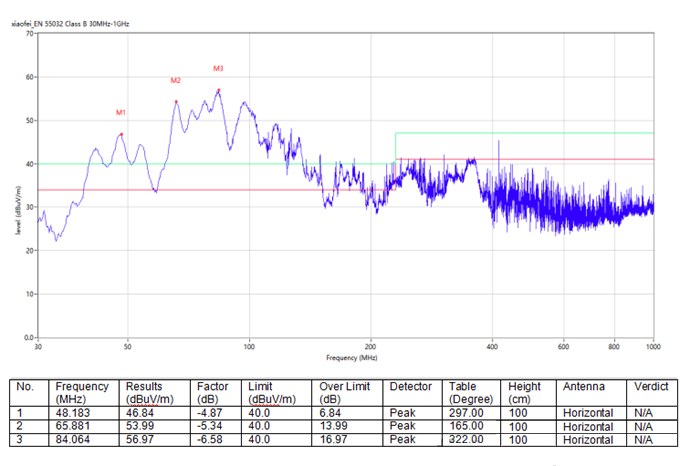

EMI超标测试数据

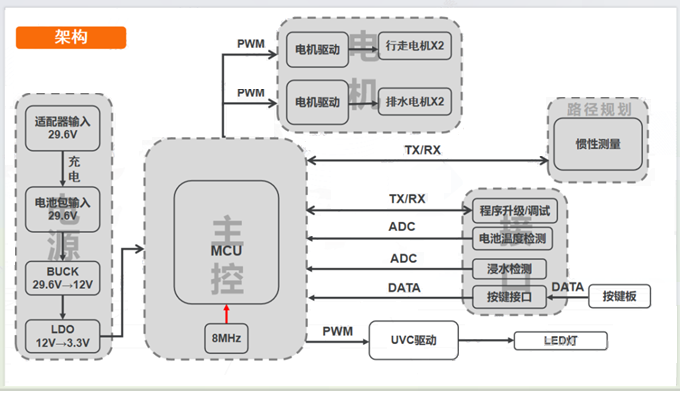

拿到测试数据的第一步就是分析数据,首先从数据中可以看出该机器的辐射噪声较高,超出Limit值将近17db,电源噪声和电机噪声同时存在,至于还有没有其它模块的噪声干扰,暂时不能知道。俗话有说:“工欲善其事,必先利其器”,所以我们不要着急去进行整改,盲目整改只会让自己摸不着头脑,浪费时间,我们应该先把机器的各个功能模块熟悉一遍,理清机器的架构,再开始进行EMC问题的整改。下图是本次案例分享的泳池清洁机器人的架构。

从架构中可以看出,板子上强干扰源不多,BUCK电路,电机驱动电路和电机本身,电池充电电路这三个模块可以算强干扰源,其它模块基本都是一些检测信号,反馈信号之类的低功耗电路,我们先着重于上面分析出来的三个强干扰源模块,若整改完这三个模块还不能解决问题,再去研究其它模块。由于本次的机器较为特殊,需要在水下工作测试,导致我们无法用频谱仪对其进行噪声源定位,所以理清机器架构后再进行整改显得尤为重要。

1.下图为两个排水电机的驱动模块:

排水电机的驱动模块

从图中可以很明显地看出共模电感的layout不合理,共模电感的位置距离端口过远,通过查看PCB还发现共模电感的下方也没有去掉覆铜,导致共模电感失效,所以我们在整改的时候把共模电感移到了线束上,等问题解决完再一起改板。另外可以从图中看出MOS管处是没有做滤波处理的,所以我们在MOS这里的DS之间也增加了RC滤波,电阻选择10Ω,电容选择10nF。

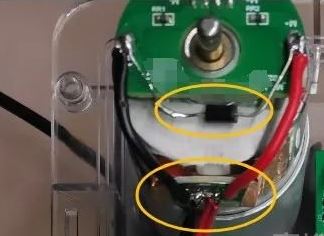

2.理完电机驱动之后我们接着看电机本身的问题,我司有一款产品BDL专门用来滤除电机的干扰噪声,我们先给电机加上BDL,另外由于排水电机是单向工作的,所以我们可以选择在电机正负极之间并联一个二极管来吸收反向电动势,电机整改完图片如下,两个黄色圈圈内为所做措施:

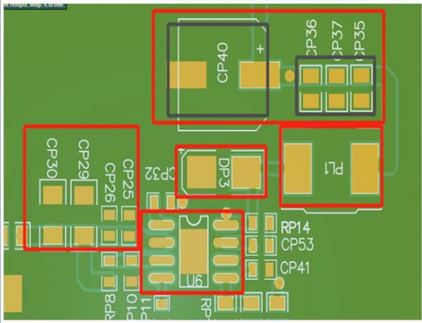

3.处理完电机部分我们接着看BUCK电路的问题,我们在看BUCK电路的原理图部分时发现该电路的滤波电容过少,且参数不对,所以我们在BUCK电路的输入输出部分都增加1nF和100nF电容进行滤波,另外二极管的两端增加了RC滤波,电阻选择5.6Ω,电容选择1nF,另外BUCK电路的回路也可以做优化,PCB Layout优化推荐如下图:

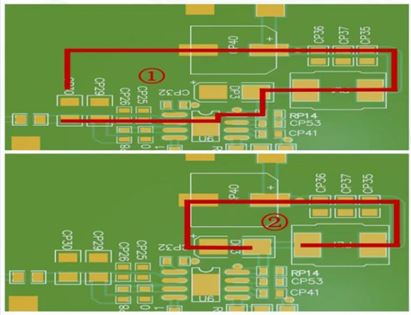

PCB Layout优化电路

PCB Layout优化电路

4.最后剩下一个前面分析的电池模块的问题,我们选择了在电池包输入到板子上的电源线绕磁环。

做完以上措施,我们把机器和水箱拿到实验室里面进行测试,测试照片如下:

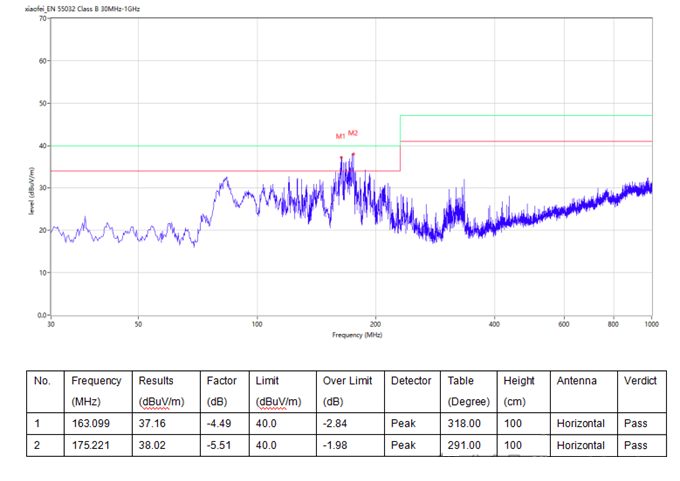

最后机器在正常工作模式下测试通过,下图为最终的测试数据:

加了对策后的测试数据

总结

我们在拿到机器时先不着急进行整改,先把机器的架构理清进行分析,然后再开始整改往往能达到事半功倍的效果。
