VD6为整流二极管，VD7为续流二极管。由于VD6，VD7工作于高频开关状态，是产生EMI的主要源头。把R5，C12和R6，C13分别连接成VD6，VD7的吸收回路，用于吸收其开关时产生的电压尖峰。

    减少整流二极管的数量可减少EMI的能量，因此，在同等条件下采用半波整流比全波整流和全桥整流产生的EMI要小。为减少二极管的EMI，选用具有软恢复特性的、反向恢复电流小的且时间短的二极管。

1．5 输出直流滤波电路的EMC设计

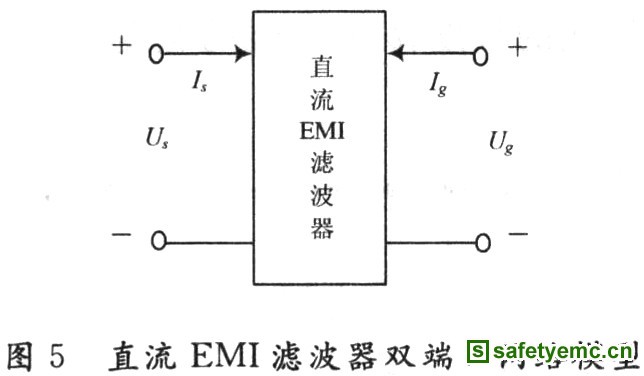

    直流EMI滤波器双端口网络模型如图5所示，其混合参数方程为：

式中：g11为输入导纳；g22为输出阻抗；g12为反向电流增益；g21为正向电压增益。

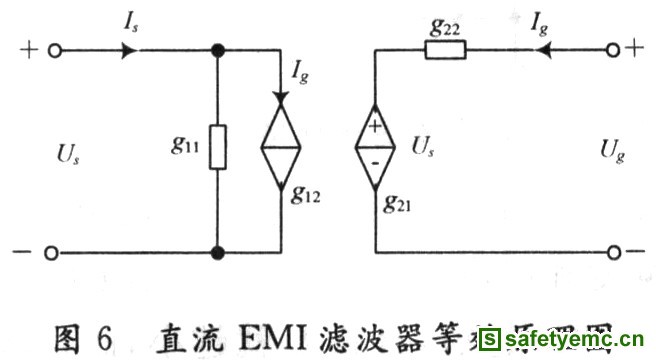

由式(1)可以等效出如图6所示的原理图。

直流EMI滤波器的设计必须满足以下的要求：
    (1)要保证滤波器在滤波的同时不影响电源的带负载能力；
    (2)对于输入的直流分量，要求滤波器尽量不造成衰减；
    (3)对于谐波分量，滤波器要有良好的滤波效果。

    结合混合参数方程及等效原理图，根据第一条要求，应使滤波器的输入导纳和输出阻抗尽可能小，即g11=g22=0。根据第二条要求，在低频时反向电流增益g12和正向电压增益g21的设计值要尽量为1，而输入导纳和输出阻抗尽可能小，即g12=g21=1，g11=g22=0。根据第三条要求，在高频时，g11,g12,g21，g22都要尽可能的小。根据以上的条件，输出直流滤波电路的EMC设计电路如图7所示，L2，C17,C18组成LC滤波电路，减少输出电压、电流纹波的大小，从而减小通过辐射传播的EMI。滤波电容C17,C18应尽量采用多个电容并联，以减小等效串联电阻，从而减小纹波电压。输出电感L2应尽量大，以减小输出纹波电流。

    C19用于滤除导线上的共模干扰，选用低感电容，接线要短。C20，C21,C22，C23用于滤除输出线上的差模干扰，选用低感的三端电容。Z2为直流滤波器，滤波器的输入、输出线要屏蔽隔离。
