1．6 开关电源印制电路板的EMC设计

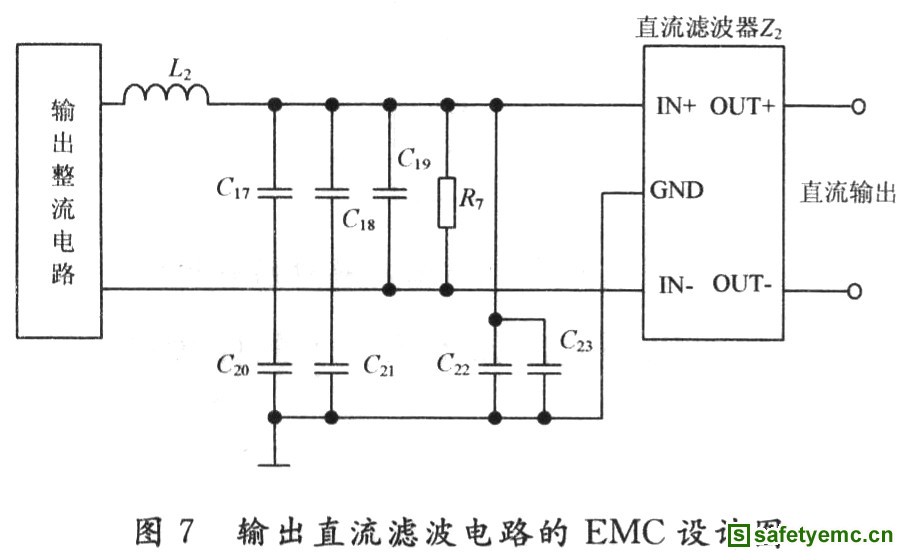

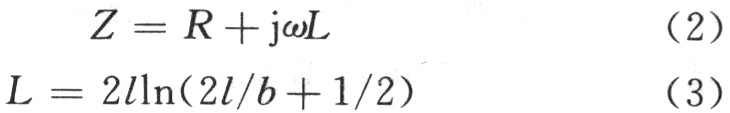

    印制电路板是高频开关电源设计的最后一个环节，如果印制电路板设计不当，由于PCB上既有小信号控制线，又有高压母线，还有高频功率开关和磁性元件，将直接影响到电路中各元件自身的抗干扰性和电路工作的可靠性，造成电源工作不稳定。单根导线的特性阻抗由直流电阻R和自感L组成，其计算公式如下两式所示。



式中：l为导线的长度；b为导线的宽度。

显然，印制线越短，直流电阻R就越小，同时增大印制线的宽度和厚度也可降低直流电阻R。从式(3)可知，印制线长度l越短，自感L就越小，而且增加印制线的宽度b也可降低自感L。多根印制线的特性阻抗除由直流电阻R和自感L组成外，还有互感M的影响，由互感M计算公式(4)可知，除受印制板的长度和宽度影响外，印制线的距离也起着重要作用。
    M=2l[ln 2l／(b+s)-1] (4)
式中：s为两线之间的距离。增大两线之间的距离可减小互感。
    由以上分析可知，在设计PCB时，应尽量降低电源线和地线的阻抗，因为电源线、地线和其他印制线都有电感，当电源电流变化较大时，将会产生较大的压降，而地线压降是形成公共阻抗干扰的重要因素，所以应尽量缩短地线，尽量加粗电源线和地线线条。

2 结 语

    电磁兼容是一个十分复杂的问题，在设计高频开关电源时，应对电源可能的电磁环境进行充分估计，尽可能全面地考虑高频开关电源与外界环境的耦合途径，利用各种抑制干扰技术来消除干扰耦合，增强高频开关电源的抗干扰能力。主要的措施包括合适的接地，良好的搭接，合理的布线及屏蔽、滤波、限幅等。只有在设计时充分考虑EMC的设计，才能使高频开关电源的电磁干扰降到最低点。
