在上述手机高分辨率显示屏和相机接口等数据应用中,还可以采用高速LC滤波器,如安森美半导体的NUF2900MN。与传统RC滤波器相比,高速LC滤波器的截止频率更高、宽频衰减更大、插入损耗更低。如NUF2900MN的典型截止频率为350 MHz,在800 MHz至6.0 GHz频率时提供大于-30 dB的衰减,插入损耗性能也更具优势,参见图4。

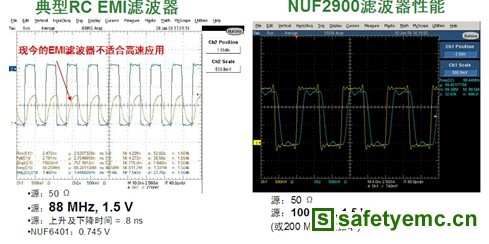

图4:典型RC EMI滤波器与高速LC EMI滤波器(NUF2900)的响应性能比较。

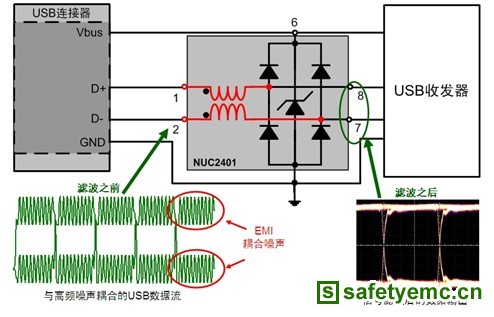

图5:带超低电容ESD保护的集成CMC滤波器NUF2401MN用于USB2.0等高速应用。
值得一提的是,NUC2401MN与电容同样低于1 pF的硅竞争器件相比,提供更优异的ESD钳位性能,非常适合高速数据线路的EMI滤波及ESD保护应用。
总结
手机等便携设备随着数据率及时钟频率的提高,越来越需要高性能的EMI滤波与ESD保护方案。安森美半导体身为全球领先的高性能、高能效硅方案供应商,提供新的集成型EMI滤波器,在提供优异的EMI/RFI滤波性能的同时,还提供符合IEC61000-4-2 4级标准的ESD保护功能,以单颗IC替代10颗甚至数十颗分立元件,非常适合手机等便携应用中的音频及数据线路应用。
