共享单车电子锁的防静电保护方案

2017-08-18 来源:安规与电磁兼容网 作者:雷卯电子 浏览次数:182
导读:全民共享,共享经济,互联网+,这些热点关键词不是说说而已。在基础公共建设比如:公路,铁路,大桥,隧道,公园已经建设完整后。我们的社会开始建设移动共享经济比如:共享自行车,共享电动自行车,共享电动汽车,共

全民共享,共享经济,互联网+,这些热点关键词不是说说而已。

在基础公共建设比如:公路,铁路,大桥,隧道,公园已经建设完整后。我们的社会开始建设移动共享经济比如:共享自行车,共享电动自行车,共享电动汽车,共享卡拉OK厅等等。

特别是共享单车,数量规模越来越大,像春雨一样,洒遍大江南北。我们国家近期出台了共享单车的发展指导意见,明确共享单车必须配备定位系统和电子锁。魔拜单车的标准配置就是定位系统和电子锁,不愧是行业领头羊,什么都想在了前面。共享就得无后顾之忧,减少维修被毁坏成本。

共享单车电子锁是基于2G/3G模块传输技术,电子锁的电路防静电保护非常重要。摩拜单车一个小小的电路板用到7颗以上的TVS/ESD:

共享单车电子锁需要保护的线路很多,如下:

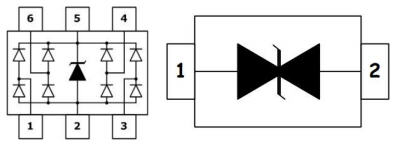

1.SIM卡,可以选择防静电ESD: SRV05-4 ,或者ESDA05CT,或者SD05C,或者SDA05CW 或者ESDA05CP,普通电容单路保护的ESD内部结构如图。

2.GPS天线, 可以选择防静电ESD:ULC0511CDN,或者LC05CI

超低电容的单路ESD 内部结构多了降容二极管:

3.24V电源,可以选择防静电ESD:SDA2411CBP 或者 SD24C

4.普通I/O进出口,可以选择防静电ESD:ESDA05CT 或者 SD05C,或者SDA05CW 或者ESDA05CP

5.USB2.0,可以选择防静电ESD:SRV05-4或者SDA05CW 或者ESDA05CP

保护方案图展示如下:

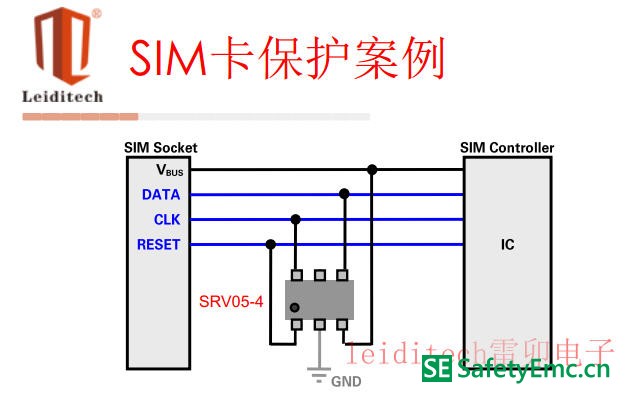

SIM卡保护案例

采用SRV05-4 / ULC0504P  1颗保护4路高速信号线,此方案优点:1颗集成器件,满足8KV/15KV静电测试。

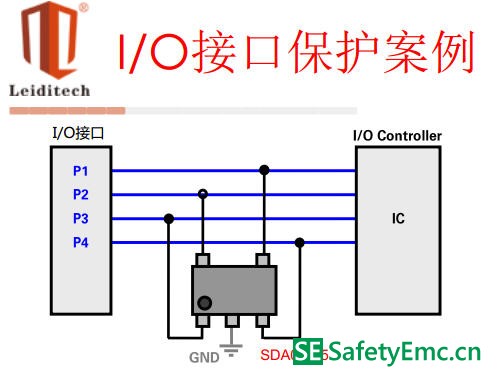

I/O接口保护案例

采用SDA05W5,封装:SOT-353,特性:4路单向低电容

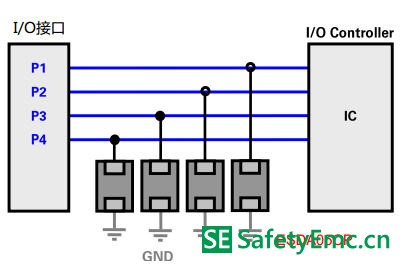

采用ESDA05CP*4,封装:DFN1006,特性:单路双向低电容

针对I/O的保护可以采用集成和分立的2种方案,更多客户选用SOD-323封装的SD05C 来保护,因为SD05C功率在300W 以上,可以有效抗住室外的一些雷击浪涌干扰。

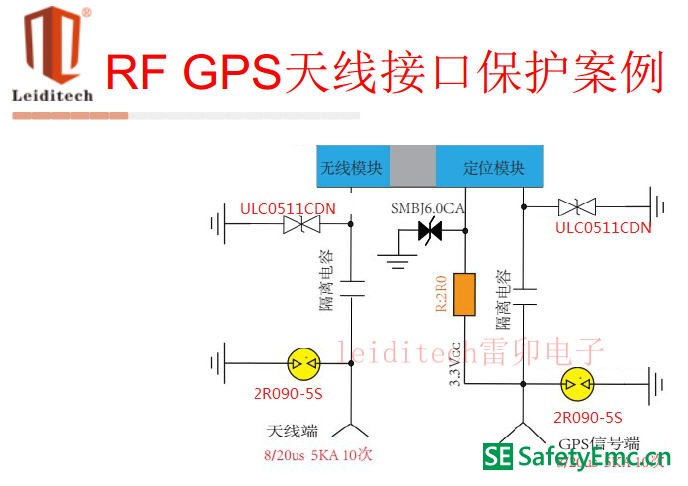

RF/GPS天线接口保护案例

RF:GDT PTC ESD三级保护,封装:贴片,特性通过5KA浪涌测试,30KV静电测试,眼图测试。

GPS:ULC0511CDN 0.35pf,封装:0402/DFN1006,特性:30KV静电测试

基于模块的天线会用到高频信号,所以此处可以设计超低电容的ESD  ULC0511CDN来保护

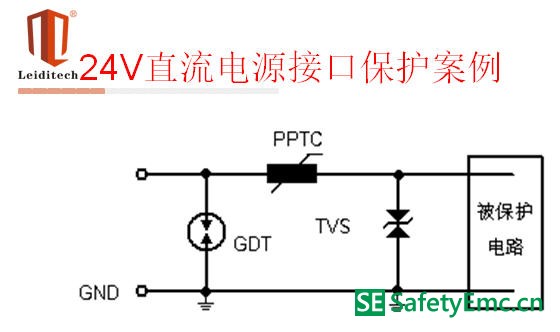

24直流电源接口保护案例

型号:采用SOD-323的SD24C TVS保护;优点:可以做到静电浪涌双重保护,静电30KV

针对电源的保护很多设计采用PESD24VL1BA ,雷卯电子的SD24C 的抗浪涌能力会更强,在400W左右。

本文由雷卯电子(Leiditech)供稿,欢迎各位工程师索取样品,请联系雷卯电子。
