具有大浪涌额定能力的晶闸管浪涌保护器件(TSPD)系列

随着消费者对更高网络带宽以及对视频和集成语音、数据的业务需求的增长，全球电信产业在大力推动着FTTx(光纤到家庭、路边、建筑物等)、数字环路载波(DLC)、数字用户线路接入复用器(DSLAM)、千兆位无源光网络(GPON) 、ADSL2+及VDSL等业务的部署。除了位于中心局(CO)的设备，业界也需要注意远离中心局的边缘网络设备，后者往往也有着苛刻的保护要求。

对于这些设备而言，它们可能受到三类过载的影响。这三类过载状况包括：

• 静电放电: 普通人对此最为熟悉，如在干燥天气接触汽车时就可能遇到；这些属于低功率浪涌。这种情况可通过持续时间短(数纳秒)的波形来定义。
• 闪电浪涌: 这些属于大功率浪涌，雷电期间电力线和电信线路所感应的极高电压会引发这种后果。这种情况可采用中等持续时间(数十微秒)的波形来定义。
• 电力故障: 由于电信线路和电力线可能物理接近，电话线上能够感应交流电压。这种情况可用50 Hz或60 Hz(可长达15分钟)波形来定义。

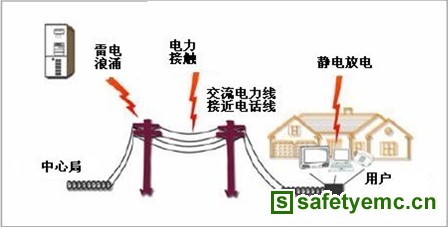

图3：电信设备可能遭受的3种过载情况。

需要指出的是，浪涌等级不仅跟国家有关，还跟设备所在地点有关。不管是中心局的设备，还是用户端设备，都需要进行保护，且每个国家或地区都可能有自己的保护标准。



图4：常见电信保护标准。

面向这些状况进行过压保护的器件包括气体放电管(GDT)、金属氧化物压敏电阻(MOV)、瞬态电压抑制器(TVS)和晶闸管浪涌保护器件(TSPD)等。这些器件各有特点，但TSPD综合了导通速度快、电压精度高和电流能力高等优点，且不存在功率限制，对瞬时浪涌提供极佳的保护。

安森美半导体提供一系列适合电信应用的TSPD，如用于线卡保护的TVS二极管和保护电信应用中各种敏感电子电路的TSPD等。安森美半导体的NPxx系列系列的44款器件为中心局(CO)、接入端和用户前端设备中的电信电路提供过压保护，可防止闪电、感应和电力线交叉等情况给敏感电路带来的潜在过压损伤。这系列器件的应用包括调制解调器(MODEM)、住宅网关、数字用户线路接入复用器(DSLAM)和集成语音数据(IVD)卡。

这44款新的NPxxx器件是大浪涌电流TSPD，保护电压范围从64到350伏(V)之间，提供额定浪涌电流为50、80和100安培(A)等不同版本。这些器件限制电压，并将浪涌电流转移至地。它们属于双向保护器件，因此能够在一个封装中提供两个器件的功能，节省出电路板弥足珍贵的空间。基本上，这些器件在过压发生时进行“消弧”将可能带来潜在损伤的电能转移出敏感电路或器件。一旦瞬态过压状况过去，这些器件就会恢复到它们正常的“关闭”或透明状态，并且无形地在电路正常工作中发挥功能。这些TSPD没有耗损特性，在快速瞬态情况下提供稳定的性能特征，确保设备可靠持续地操作。

这些器件同时提供受业界青睐的5.40 mm×3.5 mm DO-214AA表面贴装封装(SMB)和强韧的DO-15轴向引线封装，可靠且经济。用作次级保护电路的一部分时，这些器件将电能转移出受保护电路来提供过压保护。NPxx器件获UL497A认证，在电子应用中采用这些器件就能够符合GR-1089-CORE、ITU K.20/K.21/K.45、IEC 61000-4-5、IEC 60950、YD/T 993、YD/T 950和YD/T 1082等不同规范的要求。

强大的电路保护技术支持和规范标准遵从性测试

安森美半导体除提供高、低能量的过压电路保护解决方案外，还为客户提供强大的技术支持，帮助客户理解产品在实际环境和产品测试环境两方面的电气原理经验，并指导系统设计人员在选择保护解决方案时做到最好的技术指标兼顾成本考虑。

设在中国上海的新电路保护应用测试实验室主要为手机和DSL调制解调器等便携消费产品和电信设备提供过压保护解决方案。这配备了最新设备的实验室设有经验丰富的安森美半导体工程师，他们深切了解最新的电路保护应用相关的规范要求。他们在ESD和大功率浪涌瞬态问题上的专门技术和知识, 将帮助客户在他们正式向相关机构申请认证之前, 为其应用的电路保护作更好的评估。
