4.3  网络信号浪涌保护器的选用

    BAx系列信号浪涌保护器是专为通过双绞线进行信号传输的设备而设计，以保护其避免遭受感应过电压和操作过电压的损害。该浪涌保护器输入、输出采用RJ45公／母于接头串联保护。网络信号浪涌保护器原理图见图5所示。

图5 网络信号浪涌保护器原理图

  以产品型号BAX-RJ45/UTP(/24)与BAX-RJ45/UTP-K(/24)为例，其主要指标是：接口/保护脚为RJ45/STP8线(24口)；额定电压Un为8V；最大持续运行电压Uc为12V;标称放电电流Isn(8/20μs) 为5kA;最大放电电流Imax(8/20u s) 为10kA;保护水平Up线-线/线-地：40V/150V与44V/90V；响应时间ta为1 ns；传输速率为155Mbit/s与1000Mbit/s；外壳防护级别为IP20；插入损耗DB为<0．2dB；工作温度-40～+85℃。

4.4  通讯信号浪涌保护器选用

    MET系列产品是专门用于双绞线传输线路中的过电压信号浪涌保护器，产品广泛适用于通信系统和工业自动化控制回路系统(比如RS232、RS422、RS485等等)的过电压保护。产品包括2线式(1对线)和4线式(2对线)各种系统。图6为原理图。

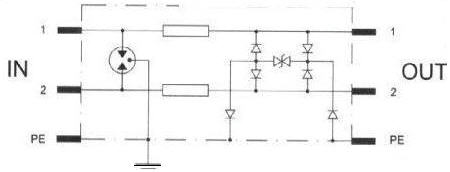

图6 通信信号浪涌保护器原理图

4.5  通讯D型信号浪涌保护器选用

    DET系列产品是为D型接口连接方式的信号传输设备而设计的，用于防止感应过电压对设备造成的损坏，传输系统包括EIA／DS485、V．24／RS232、V．11／RS422等，保护方式采用全护方式，更适用于工业自动化和计算机通信的应用保护。

4.6  天馈信号浪涌保护器选用

    高频馈线浪涌保护器是专为保护微波、移动基站，以及卫星信号接收器和有线电视设备而设计的，以防止因馈线感应过电压而对接收设备造成损坏。

    以产品型号CET-DNT／CATV与CET-DSP为例，其主要指标是：接口为F、  F／F与N 、 FLl0；阻抗为75Ω与50 Ω；传输功率Po为≤100W；工作频率（MHz）为45-870与DC-2000；驻波比为1.2；标称放电电流Isn(8／20us) 为5kA；最大放电电流Imax（8／20 us ) 为10kA；保护水平Up为≤600V；插入损耗DB为0.5dB；防护级别为IP20；工作温度-40—十85℃。

5  新型浪涌保护器在建筑内楼宇控制系统的中的应用

    值此，仅以新型多种浪涌保护器在金融电子设备防雷应用中的设计为例作分析说明。
    如今电子设备被广泛应用于金融网络的运行系统中。其系统电子设备雷电过电压及电磁干扰防护是保护通信线路、设备及人身安全的重要技术手段，也是确保通信线路、设备运行必不可缺少的技术环节，是银行系统金融电子化建设及运行管理工作的重要组成部分。为此，需制定供出一套完整而易于操作防雷设计和运行解决方案，从而达到使金融网络系统安全运行的效果。
设计依据 VDE675《过电压保护器》、GA73—1998《计算机信息系统防雷保安器》及IEC1312《雷电电磁脉冲的防护》等。
    所采用的过电压保护产品可选FUGO公司制造的电源及通信信号的过电压保护器(SPD)。

5.2  防雷设计方案的基本架构

    电涌保护器（SPD）是用以防护电子设备遭受雷电闪击及其它干扰造成的传导电涌过电压的有效手段。
    系统的瞬态过电压保护设计,系统过电压保护必须运用电磁兼容原理将银行系统局部的防护归结到银行系统的整体雷电过电压保护；电子设备所处的建筑物作为一个欲保护的空间区域，从电磁兼容的角度出发，可由外到内分为几个雷电保护区，以规定各部分空间不同的雷电磁脉冲的严重程度；依据雷电保护区的划分要求，银行建筑物外部是直接雷的区域，在这个区域内的设备最容易遭受损害，危险性最高，是暴露区，为0区；建筑物内部及计算机房所处的位置为非暴露区，可将其分为1区、2区，越往内部，危险程度越低，雷电过电压对内部电子设备的损害主要是沿线路引入。保护区的界面通过外部的防雷系统、建筑物的钢筋混凝土及金属外壳等构成的屏蔽层而形成。电气通道以及金属管则通过这些界面，穿过各级雷电保护区的金属构件必须在每一穿过点做等电位连接。

    进入银行大楼的电源线和通讯线应在建筑物内部及计算机房所处的位置为各安全区交界处，以及终端设备的前端。根据IECl3 12(雷电电磁脉冲防护标准)安装不同类别的电源类SPD，以及通讯网络类SPD。
