5.3  选用和使用SPD注意事项

 [1] 应在不同使用范围内选用不 同性能的SPD。在选用电源SPD时要考虑供电系统的形式、额定电压等因素，LPZ 0与LPZ 1区交界处的SPD必须是经过10／350us波形冲击试验达标的产品。对于信号SPD在选型时应考虑SPD与电子设备的相容性，SPD保护必须是多级的。例如对银行电子设备电源部分雷电保护而言，至少应采取泄流型SPD与限压型SPD前后两级进行保护。为各级SPD之间做到有效配合，当两级SPD之间电源线或通讯线距离未达规定要求时，应在两级SPD间采用适当退耦措施。建在城市、郊区、山区不同环境下银行营业网点，设计选用过压型SPD时，必须考虑网点供电电源不稳定因素，选用合适工作电压的SPD。
      [2] 信号SPD应满足信号传输带率、工作电平、网络类型的需要，同时接口应与被保护设备兼容。信号SPD由于串接在线路中，在选用时应选取损耗较小的SPD。
     [3] 为了保护网关，避免系统故障，应该使用电涌保护器。电涌保护器可安全地保护接口，防止电涌产生(由间接雷电流引起)，而且需安装在最接近被保护设备的地方。如为了保护ISDNS，总线、保护设备直接装在接近电子设备的DIN轨处，连接线直接在网关和NTBA连接，最后与等电位带联结(EB)。
     [4] 供电系统的电涌保护
     金融网络系统的供电系统通常位于配电板中间并且由低压电气装置提供电流。2级电涌保护器，应安装在配电板的供电区域。在这种装置内，这些位于230／400V电源的SPD为供电提拱了电涌保护。如果配电盘中的供电区域没有SPD，或仅仅是电源被保护，2级SPD必须直接安装在电源上端。

5.4金融网络设备的外部与内部防护措施

  [1] 网络设备的外部防护首先是使用建筑物的避雷针将主要的雷电流引人大地；其次是在将雷电流引入大地的时候尽量将雷电流分流，避免造成过电压危害设备；第三是利用建筑物中的金属部件以及钢筋作为不规则的法拉第笼，起到一定的屏蔽作用；第四是建筑物各点的电位均衡，避免由于电位差危害设备；第五是保障建筑物有良好的接地，降低雷击建筑物时接地点电位升高而损坏设备。
       [2] 金融网络设备的内部防护，除了电源部分防护外应建立良好的接地系统,所有防雷系统都需要通过接地系统把雷电流泄人大地。所以，良好的接地系统是设备和人身安全的保障，也是限制地电位升高的手段。另外系统防干扰的屏蔽问题、防静电感应等都需要通过建立良好的接地系统来解决。网络系统设备接地电阻除另有规定外一般不宜大于4Ω，当采用公用接地系统时阻值不应大于1Ω。选择合适的<>联结方式，如图7所示。

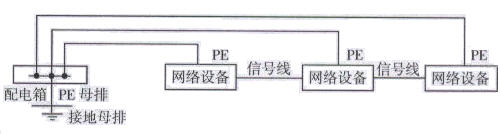

图7 S型等电位联结并接地示意图

 这种接法中，PE线不仅保护接地，还是设备的信号接地线。因网络设备的工作频率高于工频，所以PE线具有较大阻抗，使得设备间信号线的噪声较高。此方法简单易行，常用于设备本身抗干扰能力较强而工作频率较低的场合。

        6  结束语

 设计和安装任何类型的信号系统时，设计师和建筑师不可避免地要为系统正常运行采取适当的措施，为了使大楼更舒适、安全，设备的高可靠性是一个前提条件。因此，必须安装电涌保护设备以避免雷击。在筹划阶段与专业安装时，从技术上和经济上考虑，这些设备能够以节约的方式保护建筑装置。
