ESD防护器件的比较

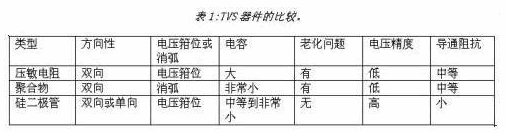

表1总结了前面谈及的三类TVS器件的基本特性。选择恰当的保护器件应考虑多种因素,其中关键的决定因素就是被保护电路的特性。
对应力有不对称敏感度的电路节点,可能需要只有TVS二极管产品才能提供的单向保护。高速应用要求非常低的电容,这使得使聚合物器件具有吸引力。聚合物器件可以满足对低电容和保护能力的要求。为了让聚合物TVS产品可以用在高速应用中,,高速节点需要在瞬态高压下工作以导通聚合物TVS,并在导通模式下提供中等阻抗。
由于成本低、不要求高压导通,压敏电阻常常具有吸引力。如果它们被制造得足够大以提供具有足够低的导通阻抗,从而提供充足的保护,那么它们的电容通常对高速应用而言就太大了。TVS二极管产品具有很好的箝位能力,如今市场上也有超低电容的TVS产品,甚至适合最高速的应用。二极管也颇具吸引力,因为它们能够用作单向保护器件,匹配当今许多高速数字信号的电压范围。
