2　 硬件可靠性设计

2.1  微处理的选择

　　采用Freescale公司的高性能处理器MC9S08AW60。MC9S08AW60是Freescale公司一款基于S08内核的高度节能型处理器，是第一款认可用于汽车市场的微控制器。可应用在家电、汽车、工业控制等场合，具有业内最佳的EMC性能。

2.2  电源端滤波处理

　　利用电磁原理进行硬件电路滤波是提高保护器EMC的有效方法。线路如下图，经热敏电阻t、压敏电阻RV1、电感L1、L2、差模电容C1、共模电感L3、共模电容C2、C3组成的两级滤波处理，很好的隔离了由于电源端的输入和输出干扰。PTC热敏电阻器的主要用于过流过热保护，直接串在负载电路中，在线路出现异常状况时，能够自动限制过电流或阻断电流，当故障排除后又恢复原态，俗称“万次保险丝”。根据线路的最大工作电流来确定选择。压敏电阻主要用于吸收各种操作浪涌及感应雷浪涌过压保护，以防止这类过电压干扰或损坏各种电路元件。根据设计经受的浪涌电压按照最大允许使用电压和通流容量来选择。其中,L1、L2、C1为抑制差模干扰，L3、C2、C3为抑制共模干扰。L1、L2铁芯应选择不易饱和的材料及M-F特性优良的材料。按照IEC-380安全技术指标推荐，图中元件参数的选择范围为：C1=0.1~2uF；C2、C3=2.2~33uF；L3为几个或几十毫亨，随工作电流不同而取不同的参数值。

　　按照下面公式计算C2、C3的容量：
　　　　　Ii=2πfCyU
　　式中：Ii───允许的交流漏电流
　　　　　f───电源频率；
　　　　　U───电源供电电压；

图1　电源端处理图

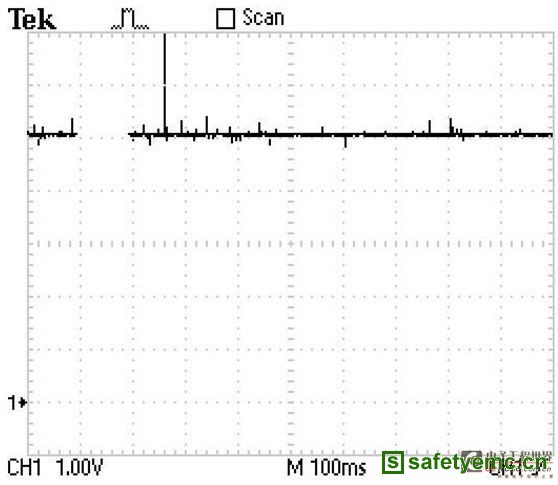

图2　电源端未滤波处理的实验效果 　　　

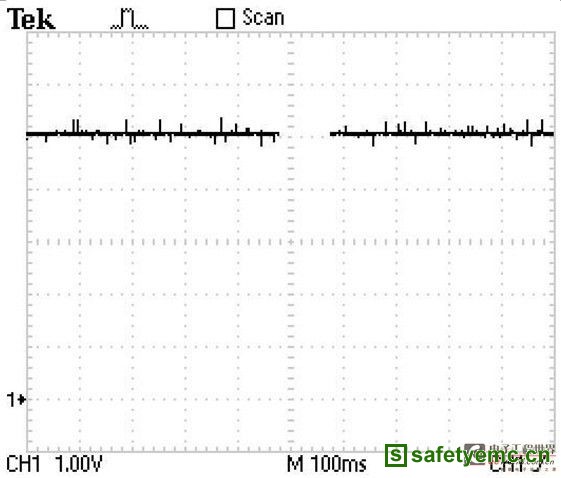

图3　电源端滤波处理后的实验效果

　　上图为电源端是否使用滤波器，使用瑞士TRANSIENT 2000电磁兼容测试仪1000V 100KHZ 0.75mS条件EFT群脉冲实验，从TEXtronix TDS1012B捕抓到的信号比较，未使用滤波处理的电源输出端产生了尖峰脉冲，会导致微处理器复位，甚至死机。
