2.3  信号端处理

　　谐波和电磁辐射干扰会导致保护器误动作，使电气仪表计量不准确，甚至无法正常工作。在电动机控制回路中产生该类干扰源为变频器和现场对讲机。解决的方法有：一是信号输入线胶合，胶合的双胶线能降低共模干扰，由于改变了导线电磁感应的磁通方向，使其感应互相抵消。二是内部线路处理。如下图，采用双差分输入的差动放大器，具有很高的共模抑制比。在输入回路中接RC滤波器、信号的输入和输出端使用专用器件、降低输入输出阻抗、可靠接地和合理的屏蔽等措施。

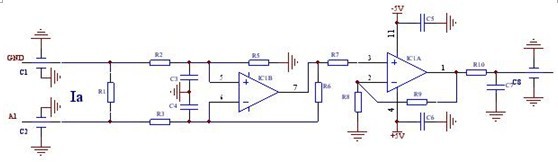

图4 　信号处理电路

2.4  保护输出端处理

　　输入输出端采用光电隔离的方法，也是可以消除共模干扰，同时在保护继电器的的输出端并接压敏电阻，有效的提高了继电器的寿命，也降低了由于外部接触器动作对内部的干扰。考虑到客户使用控制电压的不确定性和接触器线圈容量，确认使用MYG14D821。

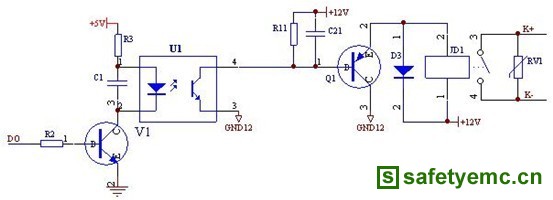

图5　保护输出电路

2.5  外部存储技术和看门狗保护电路

　　使用外置存储芯片X25043，SPI接口。微处理器内置SPI控制模块，方便的与该芯片接口，外部存储技术保证了运行状态和事件的记录。低电压复位和外部看门狗提高了保护器的可靠性。

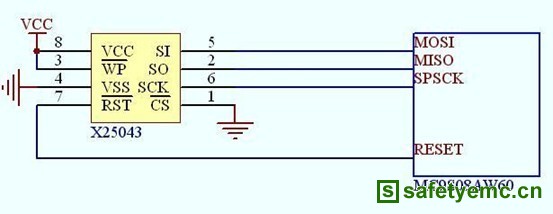

图6　外置存储器和看门狗电路

2.6  主体与显示单元通过RS485连接

　　考虑到使用环境的特殊性和要求的多样性，主体与显示单元之间连接也采用RS485 Modbus-Rtu协议连接，提高了显示与控制的可靠性。
