便携式音响EMC问题分析及整改方案分享

2017-08-10 来源:安规与电磁兼容网 作者:侯小园 浏览次数:100
导读:整改后:VCC ,GND 磁珠追加(选择磁珠时要注意满足大电流需求,要确保电流在1A以上)

一、现象描述

此产品为便携式音箱,产品具有AUX , USB , CD 功能。产品在做FCC Part 15B 辐射测试时,发现100-200MHz 余量不足。经过各个功能状态的对比发现,USB Play 状态最为严重。整改首先从USB Play 状态入手。

二、整改思路

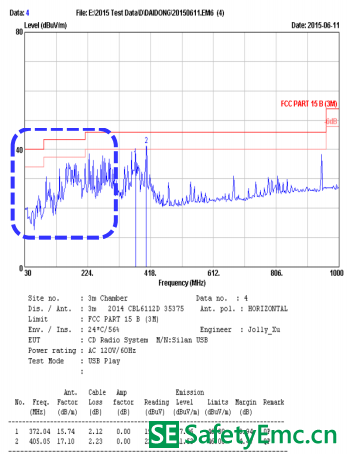

从测试曲线上可以看出,曲线是宽带干扰引起,只有大电流的器件,才会引起宽带超标。通过频谱分析探测到,USB 工作时,DDC IC工作是大电流器件, 会产生很强的干扰。整改在DDC IC VCC与GND 追加磁珠,从而减小对外界的辐射。

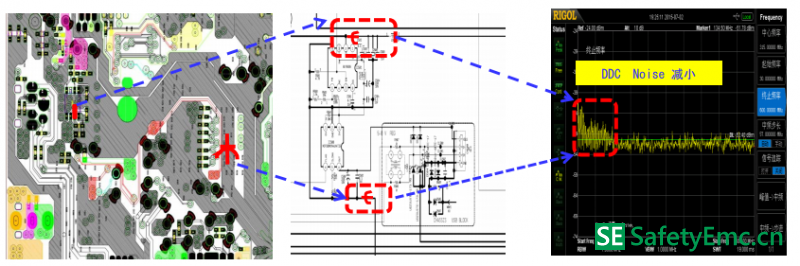

USB Play : 电路PCB 图,探测波形及测试数据如下:

DDC 回路影响:低频Noise 影响,辐射曲线明显飘高。

整改后:VCC ,GND 磁珠追加(选择磁珠时要注意满足大电流需求,要确保电流在1A以上)

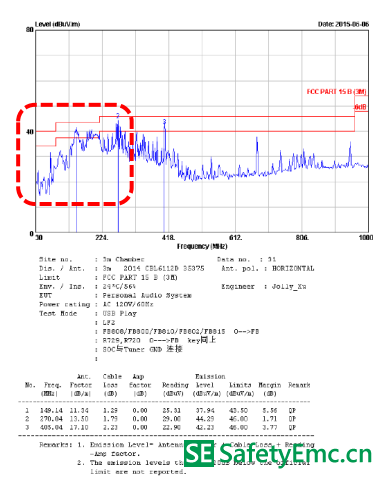

USB Play: (整改后面完整测试数据)

对策前:Margin 1.71 dB

对策后:Margin :4.47 dB
