利用频谱仪和TEM小室进行辐射干扰测量

   2018-07-02 电子技术应用鼎阳科技6050
本文导读:本文主要描述了如何解决基于超声波倒车雷达的辐射干扰测量问题。在最开始的基于CISPER 25 第四类窄带辐射测量中,该设备在530KHz-2MHz这个频段测试没通过合规标准。此倒车雷达由一个带有蜂鸣器的控制器和两个雷达模

本文主要描述了如何解决基于超声波倒车雷达的辐射干扰测量问题。在最开始的基于CISPER 25 第四类窄带辐射测量中,该设备在530KHz-2MHz这个频段测试没通过合规标准。

此倒车雷达由一个带有蜂鸣器的控制器和两个雷达模块组成。接线主要包含连接控制器的主供电线缆以及控制器与两个雷达模块之间的通信及供电线缆。

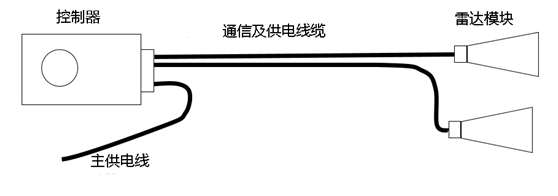

图一 倒车雷达结构示意图

以下是在暗室测量之后未通过界面的截图:

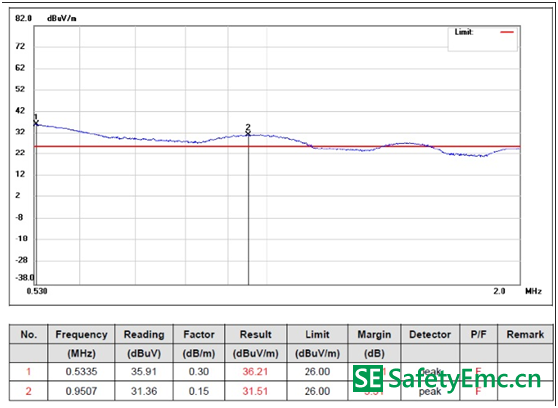

图2 未通过界面截图

由图可见,红色线表示CISPER 25第四类的模板限量,蓝色线表示实测谱线。在530KHz到1.1MHz的频段范围内,测量出的辐射干扰超出了模板的限量。同时,我们还测试了将连接雷达模块线缆断开的情况,发现仍然通不过标准。

分析

分析上图的谱线我们可以得到一些信息:在低频范围内,该设备的辐射噪声是超出标准的,我们假定引起这个问题的,是一个低频的数字信号。

相对较宽的频谱,不含离散的谱线,意味着该超标的频谱噪声来源很可能是来自于控制器本身或者控制器和雷达模块之间的串行接口。

正如我们之前提到的,断开控制器和雷达模块之间的线缆,测试也没通过,所以我们初步认为,引起这个超标的源头在于控制器。

实测

频谱分析仪,近场探头,结合恒电磁波传输小室(简称TEM小室,Transverse Electromagnetic Transmission Cell)能作为识别辐射干扰根源的基本工具。本次测试我们采用鼎阳科技SSA3021X频谱分析仪和选配的近场探头以及TekBox的TEM小室。

首先我们打开频谱分析仪然后设置如下:

SPAN设置为530KHz到2MHz;RBW设置为9KHz,衰减设置为0dB,显示设置为电压平均;打开频谱仪标配的预置放大器,并选用正峰值检波器,测试结果如下:

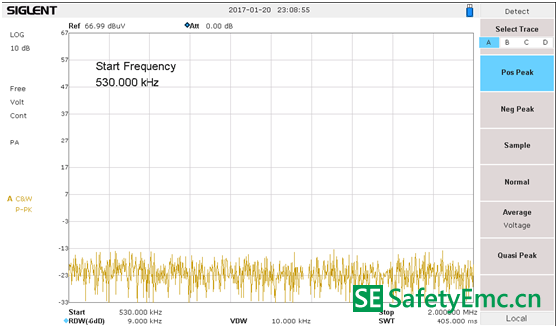

图3 频谱仪基础设置

在以上设置参数参考的情况下,显示平均噪声电平(DANL,Displayed Average Noise Floor)大约在-20dBμV 左右,这个指标在同级别的频谱仪中算是非常好的。 然而,我们还是需要考虑到在这个频段范围内可能会有AM广播信号的干扰。

接下来我们连接空的TEM小室,验证以上猜想,显示频谱如下:

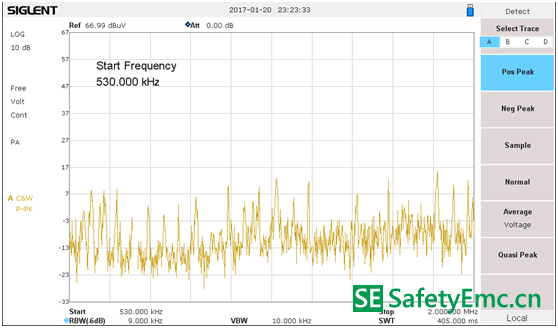

图4 连上TEM小室之后的实测结果

正如我们预想的那样,在530KHz到1.1MHz这个频段内,基本被广播信号填满了(图中可见的尖峰毛刺)。接下来我们需要弄清楚,待测设备DUT(Device Under Test)的辐射泄放的幅值在TEM空载的幅值之上还是之下。
