开关电源EMC整改经验分享

   2018-07-16 安规与电磁兼容网莱福德光电42521
本文导读:一.开关电源辐射整改小结开关管D、S脚加20-1000pF高压陶瓷电容,对30-120M辐射干扰有一定的拟制做用。图 1图 2图2是在图1的基础上电源MOS管D、S脚加470pF1KV电容的测试图。2.变压器外加铜铂(接电源热地),对30K-

一.开关电源辐射整改小结

开关管D、S脚加20-1000pF高压陶瓷电容,对30-120M辐射干扰有一定的拟制做用。

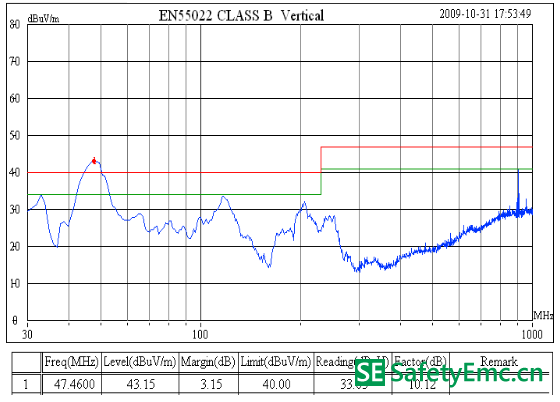

开关电源EN 55022测试数据
图 1

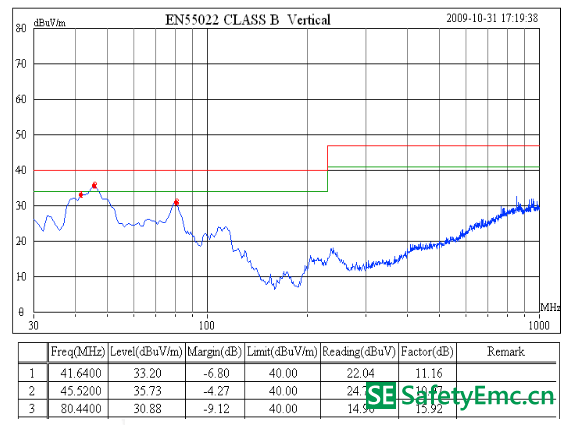

开关电源EN 55022测试数据
图 2

图2是在图1的基础上电源MOS管D、S脚加470pF1KV电容的测试图。

2.变压器外加铜铂(接电源热地),对30K-120M辐射干扰能有效屏蔽(5-15dB)。

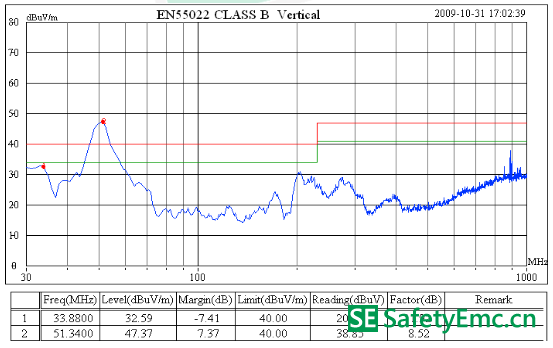

开关电源EN 55022测试数据
图3

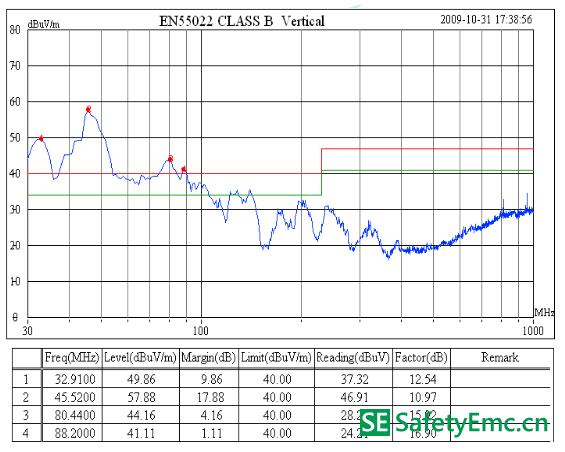

开关电源EN 55022测试数据
图 4

图4是在图3基础上变压器外加铜铂屏蔽(接初级地)的测试图。

3.增大DC输出端共模电感电感量,能有效拟制30-50M辐射干扰。

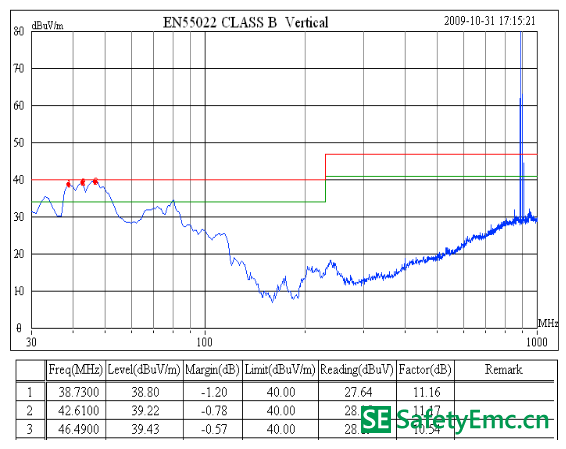

开关电源EN 55022测试数据
图 5

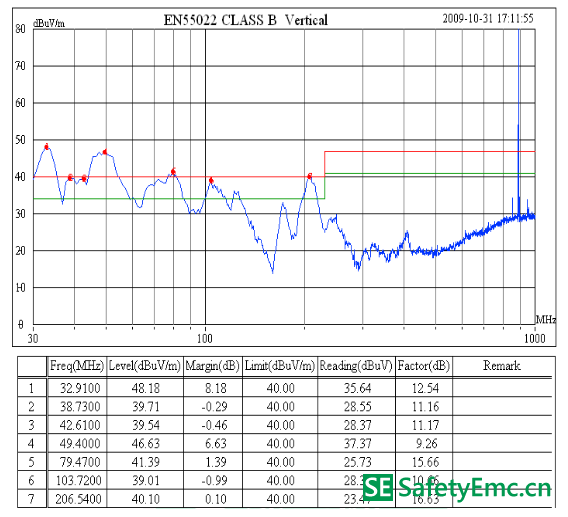

开关电源EN 55022测试数据
图 6

图 6是在图5的基础上增大DC输出端共模电感电感量的测试图。

4.输入端(靠近变压器)加CBB电容。能有效拟制30-100M辐射干扰。

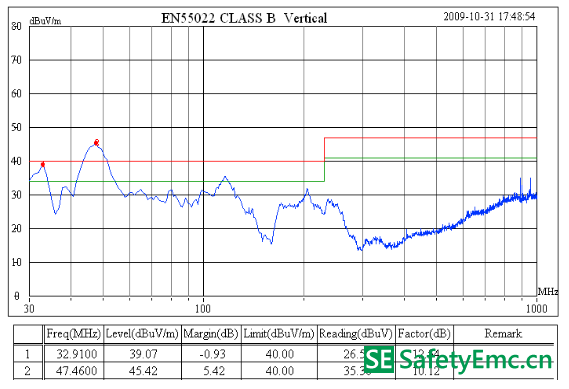

开关电源EN 55022测试数据
图 7
开关电源EN 55022测试数据
图 8

图 8是在图7基础上输入端(靠近变压器)并联CBB电容测试图。

作者:深圳市莱福德光电有限公司(原创),转载请注明作者及出处,谢谢合作。
