灯具类产品辐射骚扰电压测试与整改方案
2018-12-07     来源:安规与电磁兼容网    作者:韬略科技    浏览:161    评论:0
导读:一、试验项目背景介绍灯具产品的骚扰电压项目属于EMI。什么是骚扰电压呢?在GB/T 4365《电磁兼容术语》标准中,给出了明确定义,即在规定条件下测得的两分离导体上两点间由电磁骚扰引起的电压。测试方法:通过人工电

一、试验项目背景介绍

 灯具产品的骚扰电压项目属于EMI。什么是骚扰电压呢?在GB/T 4365《电磁兼容术语》标准中,给出了明确定义,即在规定条件下测得的两分离导体上两点间由电磁骚扰引起的电压。测试方法:通过人工电源网络检测出被测样品(EUT)的传导性电压骚扰信号,耦合接收到接收机来测量频率与电压骚扰强度,进而通过测试结果与产品标准限值来判定是否符合要求。

 从我国照明电器行业灯具产品发展来看,随着国家节能减排的各种政策出台,新型灯具逐渐成为主流趋势的产品。但随着市场竞争的压力以及产品的更新换代,厂家往往注重产品的性能和效益,却忽视了其电磁兼容性。很多灯具产品往往通不过骚扰电压项目测试,很多厂家遇到电磁兼容过不了时,往往束手无策,心急火燎。一旦该项目不过,很容易对频段区域范围内的家用电器造成干扰。不合格的原因往往是厂家生产前没有经过参数计算、逆变器在设计过程中器件质量参差不齐、PCB板布局欠缺合理性、PCB板空间限制及滤波电路设计不合理等问题导致骚扰电压超标。一般措施可通过接地、滤波和屏蔽等措施来整改,最终实现测试通过的目的。

二、骚扰电压测试方案

 本项目场地是在屏蔽室进行,测试依据标准GB/T 17743-2017 《电气照明和类似设备的无线电骚扰特性的限值和测量方法》进行布置和限值要求。测试频率为9 kHz~30 MHz,是因为其对应的波长是33333 m~10 m,如果取波长的1/4则为8333 m~2.5 m,通过大量的实验得出,只有波长在这之间的骚扰最容易通过导线传输或者是被耦合,如果频率再高或者是再低就会通过其他方式传播,如果频率很高骚扰直接就会向空间传播,骚扰信号不会在导线上传输,反之如果频率很低,波长的长度远远超过导线的长度。

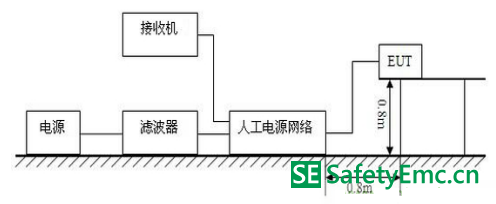

 测试场地环境条件:温度为24.8℃,相对湿度为51.2%,测试主要设备有人工电源网络、接收机、被测灯具(EUT)、同轴电缆等,如图1所示:

 灯具类产品骚扰电压测试与整改方案

测试布置示意图

图1 测试布置示意图

台灯测试布置照片

图2 测试布置照片

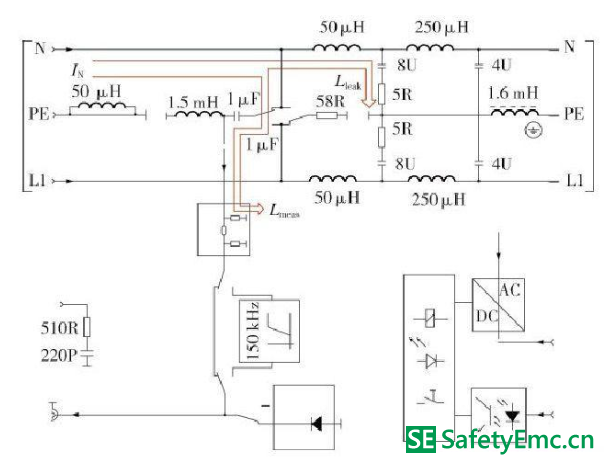

 场地布置情况,参考接地平板至少超出EUT边缘0.5 m,尺寸至少为2 m*2 m,EUT应该放在水平金属接地平板上(参考接地平板),高度为 0.1 mm±25%的非金属支撑隔开(例如平板架),引线应该沿着EUT向下至非金属支撑面高度水平地连接到人工电源网络,EUT应与人工电源网络之间的距离为0.8 m。如果EUT的电源引线超过连接到人工电源网络的所需长度,应该将超出0.8 m的部分平行于电源引线来回折叠形成一个长0.3 m~0.4 m的线束。其测试原理见图3所示:

测试原理

图3 测试原理

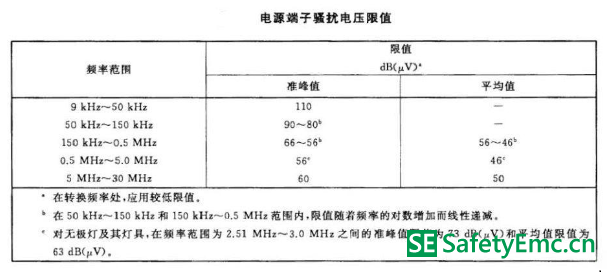

在GB/T 17743-2017标准规定其电压端子骚扰电压限值为图4所示:

灯具电源端子骚扰电压限值

图4 灯具电源端子骚扰电压限值

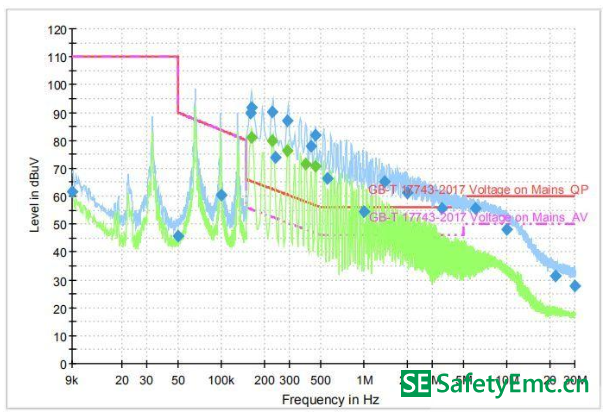

布置现场完成后,按照操作规程进行操作,测试图形如图5所示:

骚扰电压测试图形

图5 骚扰电压测试图形

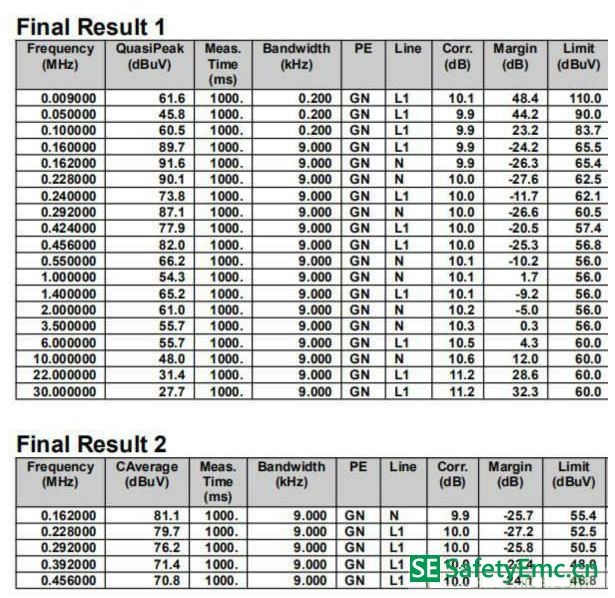

测试数据结果,见如图6所示:

骚扰电压测试数据结果
图6 骚扰电压测试数据结果
