目前，大多数高速数字示波器，包括泰克4/5/6系MSOs，都拥有屏蔽精良的输入电路，因此实践中通常不要求法拉第笼。只需把ESD靶安装在1.2平方米铝片上，通常就能防止数字示波器中不想要的触发。

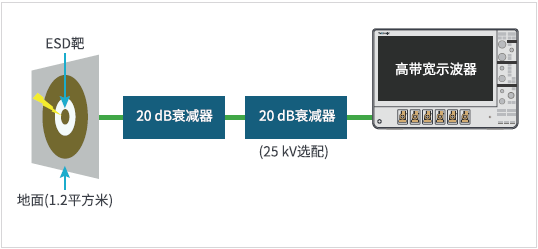

图4. ESD靶和示波器之间的衰减器保护仪器的输入放大器

测试设置方框图如图4所示。需要使用衰减器，保护示波器的输入前置放大器，因为ESD靶可能会产生>50 V的电压。20 dB衰减器很方便，因为它表示10×衰减，把测得电压乘10，就可以得到经过并联的实际电压，然后计算出得到的电流。衰减器必须能够处理最高50 V尖峰，衰减器的带宽必须准确地通过最高4 GHz频率。

选择示波器 – 在选择示波器时，要特别注意仪器的带宽、上升时间和噪声。为了准确地测量信号，且没有采样误差，示波器必须有充足的带宽。对高斯响应示波器，采样率可能要达到示波器带宽的6倍，当然更典型的情况是带宽的4倍。

在使用数字示波器时，还必须注意采样率。数字示波器在可用带宽上的响应比较平坦，在超过3 dB频率时滚降率很陡。因此，采样率要达到示波器带宽的2.5倍，以避免假信号误差。

示波器要想准确地显示ESD脉冲的上升时间，必须有充足的带宽和上升时间。确定示波器指标是否足够的规则，会因模拟示波器和数字示波器而不同。

对模拟示波器，公认的上升时间和带宽规则是：

大多数数字示波器的频响比较平坦，与模拟示波器相比，在-3 dB点以下的频率上生成的衰减较少。因此，数字示波器的测量精度要更高。其次，数字示波器的滚降率较陡，有助于降低假信号误差。

一般来说，人体ESD脉冲的上升时间要小于200 ps。为准确显示这种脉冲，要求的带宽约为0.43/(200 ps)，或者2.15 GHz。某些ESD仿真器可能会生成50 ps的上升时间，因此要求8.6 GHz的示波器带宽。

靶-衰减器-电缆链条会产生一定的信号幅度损耗。不同测试设置之间的损耗变化，DC ~ 1 GHz时必须在±0.3 dB，1 GHz ~ 4 GHz时必须在±0.8 dB。表1显示了<1 dB的系统精度变化会大大影响测量精度。

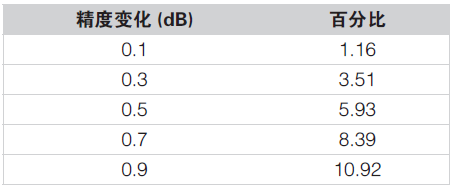

表1. 系统精度变化会引起的测量误差百分比

示波器的带宽越高，它捕获ESD脉冲上升沿的精度越高。表2显示了示波器的上升时间直接影响ESD脉冲测得的上升时间。如果脉冲的上升时间为700 ps，那么示波器的带宽至少要达到4 GHz，才能实现<1%的误差。在测量上升时间时，必须把这个误差加到任何系统误差中。

表2. 真实的上升时间与观测到的上升时间与示波器带宽的关系

为测量ESD脉冲，把示波器设置成单次模式，使用正边沿触发。把触发电平设置成刚好高于0。可能要稍微调节触发电平，以捕获整个波形。把垂直灵敏度设置成200 mV/div或400 mV/div (视选择的仿真器电压而定)，把时基设置成20 ns/div。假设测得的信号是三角形波(为计算简单起见)，那么测得的上升时间为800 ps时，要求的采样率是10 G样点/秒，等于100 ps/样点，或者一个上升沿上8个样点，足以准确地表示样点。

检验触点放电

大多数ESD标准对大多数产品规定触点放电测试电平为±4 kV，但会因应用或使用环境而变化。在图5中，我们演示了捕获+4 kV触电放电脉冲。仿真器地线应连接到地面。在进行触电放电测试时，先把尖端直接放到靶上，然后再触发仿真器。

在实际检验测试过程中，仿真器地线应尽量远离示波器同轴电缆，防止电缆到电缆耦合。标准推荐抓住中间的地线，从地面上拉开。触点放电尖端要一直位于靶的中心(图6)。

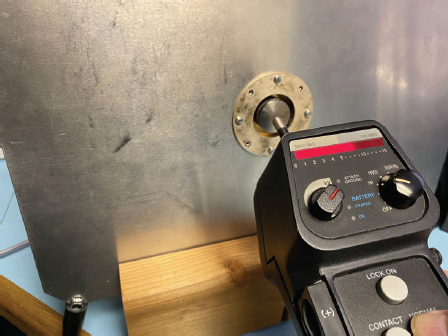

图5. 这一测试设置演示了ESD仿真器到靶+4 kV触点放电的检验原理。实际检验要求1.2平方米的铝片地面。由于演示地面的面积减少，我们可以观察到同轴电缆反射，在捕获的波形中导致了纹波。铁氧体扼流圈有助于减少这些反射。

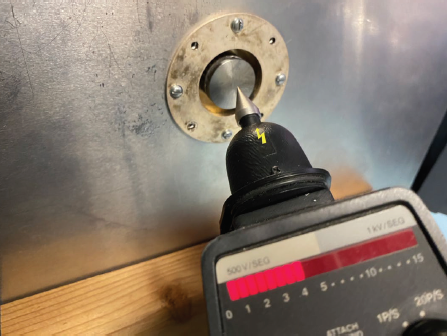

图6. 在触发脉冲前，触点放电尖端应尽可能位于靶的中心。

为在4系、5系、6系MSO上捕获ESD脉冲，把垂直标度调到200或400 mV/格(视仿真器的电压设置而定)，把水平时基调到20 ns/格，以在屏幕上捕获大多数波形。把触发模式设置成手动(“Manual”)，把触发电平设置成高于或低于零伏基线，具体看检验的是正向脉冲还是负向脉冲。

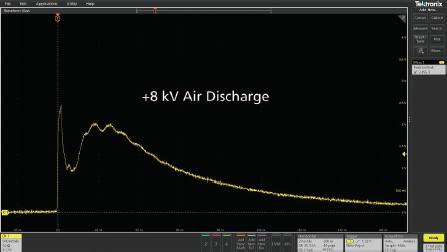

图7. 使用ESD靶捕获典型的+4 kV触点放电。峰值电压是16 V (1.6 V ×10，因为20 dB衰减器)。这表示流经2.1 Ω靶的峰值ESD电流为7.6 A。
