PD快充电源的传导辐射超标整改案例分享

   2023-12-23 安规与电磁兼容网2460
本文导读:PD快充,36W Type A+ Type C接口输出,Type C接口单独使用35W,Type A接口单独使用18W,USB TypeA+Type C接口同时使用,Type C接口降为18W,Type A接口不变。电压输出组合模式:5V3A+5V2.4A,高压水平辐射超标,解决方案为前级AC-DC,后级两

PD快充,36W Type A+ Type C接口输出,Type C接口单独使用35W,Type A接口单独使用18W,USB TypeA+Type C接口同时使用,Type C接口降为18W,Type A接口不变。

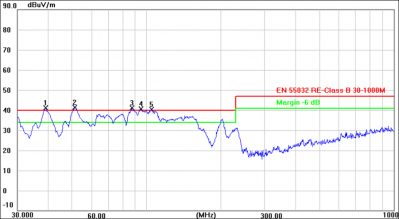

电压输出组合模式:5V3A+5V2.4A,高压水平辐射超标,解决方案为前级AC-DC,后级两路Buck。
注:单独测试前端AC-DC辐射有8dB余量

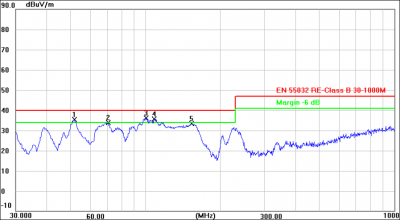

下图是数据什么都没有动,只是把吸收的电容电阻换了一个位置就下来了3-5dB

整改方法:

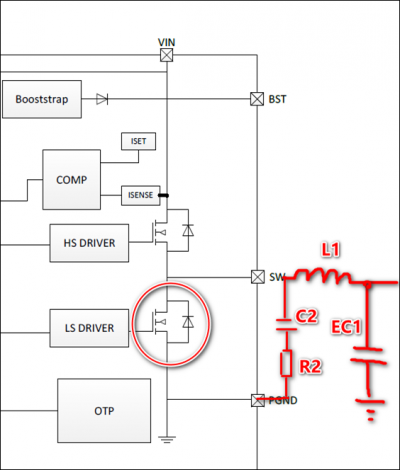

将其中一路DC-DC的RC吸收改到靠近芯片地的位置,如下图红色方框的RC移到蓝色方框位置,这样修改后辐射一下增加了3-5dB余量,未增加任何成本,可见PCB Layout的重要性。
