对于工频基波电压而言，无源滤波器等效为一个电容器，可补偿负载所需无功功率。

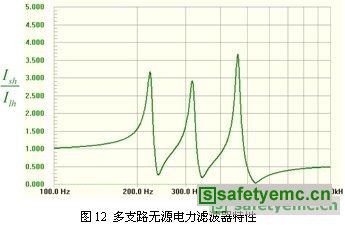

    通常，1个调谐支路只能滤除单一频率的谐波，当需要滤除多种谐波时需要采用多个调谐支路，分别调谐与不同谐波频率。图12时采用三个调谐支路分别调谐于5次、7次和11次谐波频率时所获得的滤波特性。

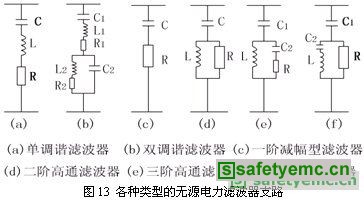

    上述由电抗器与电容器串联谐振所构成的无源滤波支路称作单调谐滤波器，是最简单也是最常用的无源滤波支路。除此之外，还有许多其它类型的无源滤波支路，如图13所示。

   2.2 影响无源滤波器效果的主要因素

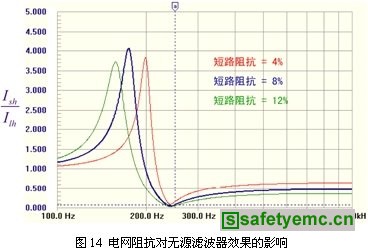

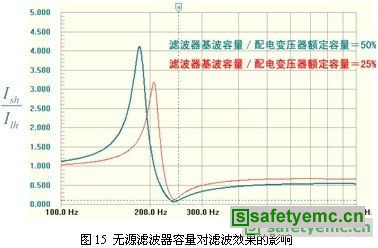

    无源电力滤波器的工作原理是低阻抗并联分流，是被动滤波。由（4）式可以看出，无源电力滤波器的滤波效果是由滤波器的谐波阻抗和电网谐波阻抗共同决定的。对同一个无源滤波器而言，当电网内阻抗较小时滤波效果变差，如图14所示；对于相同的电网谐波阻抗而言，滤波器容量较小时，其谐波阻抗增加，滤波效果变差，如图15所示。

    2.3无源电力滤波器滤波效果实例
