开关电源的电路结构分析与电磁干扰测试

   2008-11-29 2040

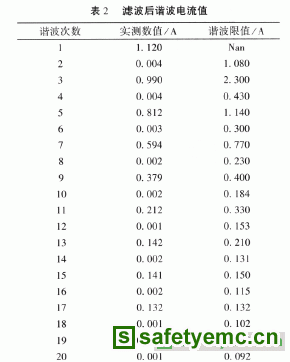

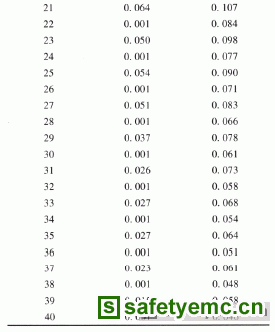

考虑到在交流输入电压(AC 220~250V)范围内,满足电压调整率情况下,适当减小滤波电容,输入串联电阻可以在一定程度上降低滤波电容充电电流瞬时值的峰值,满足谐波电流限值,且功率损耗在可以接受的范围之内,整机电源效率下降不多,也不失为较好方法。采用这一方法后实测谐波电流值如表2 所列。



2.2 传导骚扰的抑制

传导噪声主要来源半桥变换器中功率开关管S1 及S2 以频率25 kHz 交替工作,功率开关管集电极发射极电压Uce 和发射极电流,。波形接近矩形波。傅立叶分析表明,矩形波脉冲具有相当宽的频率带宽,含有丰富的高次谐波,脉冲波形的频谱幅度在低频段较高。另外,功率开关管在截止期间.高频变压器绕组漏感引起的电流突变,也会产生尖峰干扰。

输入滤波器是为变换器的电磁骚扰电平和外界的电磁骚扰源设计的一种低阻抗通道(即低通滤波器),以抑制或去除电磁骚扰,达到电磁兼容的目的。

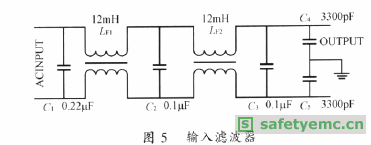

如图5 所示,输人滤波器是由电感(LFI、LF2)和CY 电容(C4、C5)及Cx 电容(C1、C2、C3)组成的低通滤波器电路构成。对频率较高的噪声信号有较大的衰减。C1、C2、C3 是滤除共模干扰的电容,C4、C5 是滤除差模干扰的电容,LF1、LF2 是共模线圈。

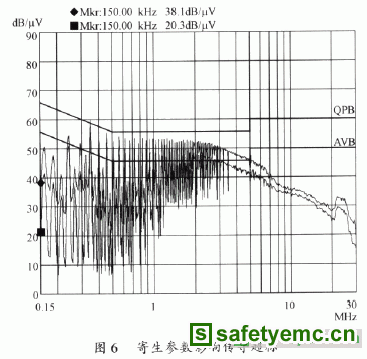

图3 中低频传导干扰(O.15~lMHz 范围)超标,共模噪声的主要骚扰源是功率开关管,低频传导干扰抑制以增加共模电感的电感量为主,当共模电感从原设计的15mH 增加到24mH 时,低频传导干扰最大处下降
30dB,得到了显著改善。如图6 所示。

输入滤波器对 20MHz 以下噪声抑制有明显的效果。理想输入滤波器是低通滤波器,但实际上是带阻滤波器,电容器的引线电感和电感线圈上的寄生电容,在频率较高时影响就不能忽视。在1MHz 时就变得十分明显了。
