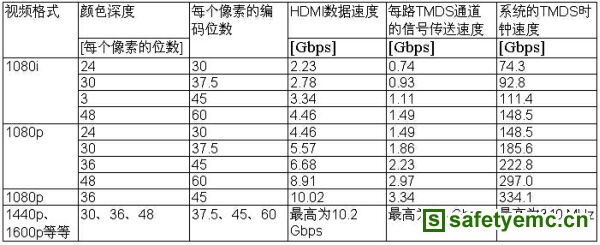

表4： TMDS传送信号的速度和‘系统’的TMDS时钟速度。

在这里作一个小结：HDMI运行的速度取决于发送器和接收器的能力，以及信号源的分辨率和颜色深度。每对TDMS数据线的速度最高是3.4 GHz。

在HDMI系统中增加ESD保护时在时基信号/性能方面的考虑

在HDMI 系统中增加ESD保护时，要考虑到增大了的电容和电感对高速TMDS数据线上所用器件的时基信号的影响。当各对TMDS数据线工作在3.4 GHz时，在连接线上增加一点点阻抗都会引起信号产生畸变，结果是：
．更难满足眼图中对上升时间和电平的要求
．对电路板设计的约朿增多
．系统的性能较差

为了减少时基信号对这些高速线路的影响，关于ESD保护器件，在技术上有关键性的四点要考虑到：
电容小
插入损失小
频率变化时电容保持稳定
做好电路板的设计，能在3.4 GHz运作，并有余量

1. 电容小

HDMI的时基信号的性能一般是通过眼图来测定的──眼图是分析时基信号的工具，它能够精确地显示时基信号和电平的误差。在眼图中间的灰色地带代表HDMI 1.3规范的要求。随着眼图中的线条接近灰色地带，允许的误差余量就越小。利用眼晴的宽度可以很好地测定数据线的时基稳定程度，而且可以看到是否存在误差。眼晴的高度表示信号的电平，或者振幅。

由于?HDMI的各对TMDS连接线路上的信号是差动的，很重要的一点是减少两条线之间的电容和信号对地的电容，从而保证信号的上升时间和下降时间在规定的范围之内。最好是，电容要尽量小，这样给设计人员留下的余地就更大。

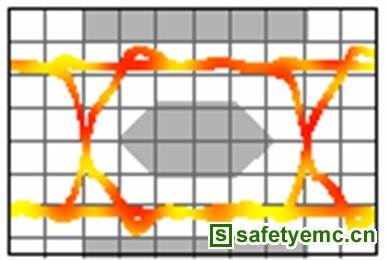

泰科电子的PESD的电容是0.25 pF，工作在3.4 GHz时的眼图如图2所示。

图2：泰科电子的PESD的电容是0.25 pF，图中是它工作在3.4 GHz时的眼图

在这个眼图中我们看到，当工作HDMI 1.3标准规定的3.4 GHz时，上升时间、下降时间和信号电平之间有一定余量。当工作较低的速度时，眼图“干凈”得多，余量增大，可以放宽设计的约朿。

图3：硅半导体ESD保护器在2.25 GHz时的眼图

如图3所示，硅半导体ESD保护器件的电容大很多。虽然在2.25 GHz或者在1.48 GHz时，它的眼图符合1080p的36位和24位颜色深度的要求，但是，即使是在这样的速度下，它们不符合HDMI 1.3标准的要求。这样在设计电路板时会受到约朿。
