医用电气设备的电磁兼容标准YY0505-2005不久将要正式执行，各地的医疗器械检测机构也都在加紧建设电磁兼容试验室，而辐射抗扰度系统是电磁兼容测试系统中，最复杂、涉及仪器最多、投资也最大的一个测试系统（不包括电波暗室测试场地本身），因此有必要对医用电气设备辐射抗扰度系统的选型进行一下探讨。

1 总体要求

医用电气设备辐射抗扰度系统（见图1）一般情况下包含信号发生器、发射天线、功率放大器、射频切换开关、功率计、场强探头、定向耦合器等关键设备。系统应能在80MHz～2.5GHz频段内按照医用电气设备的电磁兼容标准YY0505-2005/IEC60601-1-2:2001进行辐射抗扰度测试，能以2Hz和1kHz的正弦波进行幅度调制，调制深度80﹪，计算机控制软件具有1.5×10^-3十倍频程/s自动扫描功能和手动设置功能。另外系统还应满足标准GB/T17626.3：2006的要求，在暗室内通过20V/m的场均匀度校准。虽然YY0505-2005标准里规定的最大测试场强值为10V/m，但由于GB/T17626.3：2006要求校准时的场强值至少为测试场强值的1.8倍，新的英文标准IEC61000-4-3:2008里则建议为2倍，所以需要进行20V/m的场均匀度校准。

在国外最新讨论的IEC60601-1-2标准中，已经准备将最高频率上升到6GHz，因此在条件允许的情况下，尽可能使得一些设备满足6GHz或更高频率的要求,如信号发生器、发射天线、功率计、场强探头及场强监视器等，避免因标准变化而需要升级时达不到相应的频率要求。功率放大器由于金额比较大，可以在资金充足的时候加以配齐，但应考虑将来配置2.5～6GHz功率放大器的安装空间和射频切换开关的切换问题。

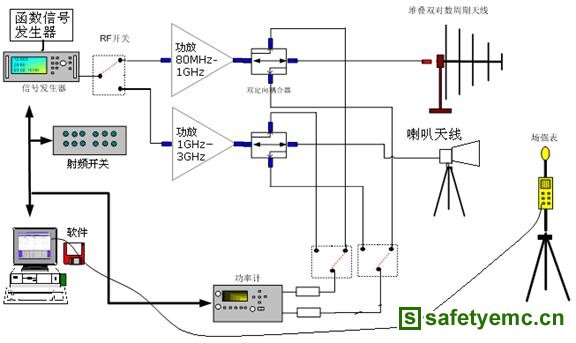

图1 医用电气设备辐射抗扰度系统

2 硬件要求

2.1 信号发生器

在YY0505-2005标准里，规定的辐射抗扰度测试频率范围为80MHz～2.5GHz，因此信号发生器的覆盖频率范围至少包括80MHz～2.5GHz。另外标准还规定了针对控制、监视或测量生理参数用途的医用电气设备需要进行2Hz的幅度调制，其他所有设备则进行1kHz的幅度调制，所以信号发生器最好能同时具备内置2Hz及1kHz的正弦波进行幅度调制功能（许多信号发生器暂时还不具备内置2Hz幅度调制的功能），调制深度80﹪。如果信号源没有内置2Hz幅度调制的功能，则需要再购买外置函数信号发生器，进行相应的调制，不仅增加费用，也增加了系统得复杂性。

2.2 发射天线

发射天线的频率范围也至少应覆盖80MHz～2.5GHz。当然天线也可以根据频段分成几根天线，例如1GHz以下采用对数周期天线，1 GHz以上采用喇叭天线。天线的增益应尽可能大，这样可以保证功放在同样的输出功率情况，天线发出较高的场强值。天线的驻波比应小于2。天线端的输入功率根据公式：

P_t（W）=

E：要求的场强；r：测试距离；：天线增益。

输入功率不可超过天线的承受能力。
