从中可以看出由于在微波源中采用了介质振荡器和脉冲倍频锁相环技术，相位噪声满足用户要求。表明在微波振荡源中采用介质振荡器和脉冲倍频锁相环技术可以取得比倍频链方式更优越的相位噪声性能。

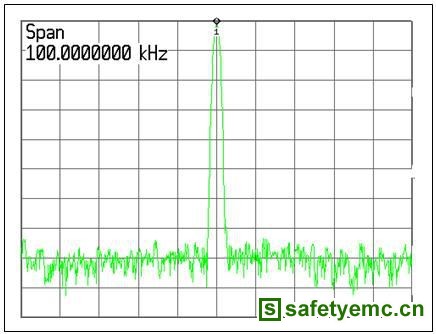

 图6 信号频谱

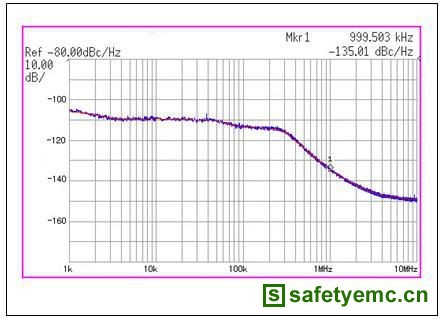

 图7 单边带相位噪声

6 结论

微波频率源是现代微波系统中最重要的核心部件之一，有微波系统的“心脏”之称。在微波源的各项参数中相位噪声尤其重要，微波源的相位噪声决定了整个系统的相位噪声。2856MHz微波源采用了介质振荡器和脉冲倍频锁相环技术，取得预计的性能指标。同时对降低微波源的相位噪声方面作了研究，并在实际应用中取得了满意的效果，本文中阐述的用介质振荡器和脉冲倍频锁相环技术的组合制造低相噪微波源的方法不仅适用于本课题，由于介质振荡器适用于从L波段到毫米波段，所以对于不同频段的微波振荡器我们均能取得较为满意的低相位噪声性能。并且能在提高设备相位噪声性能的同时可以提高可靠性和稳定性。
