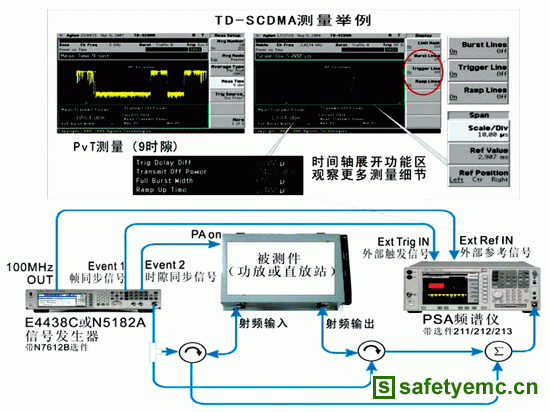

图3直放站测试

    图3所示是测试直放站的系统连接示意图。由于TD-SCDMA直放站是双向工作的，需要同时测量上行和下行信号。采用MXG或ESG配合专用软件（N7612BSignal Studio for TD-SCDMA）可以配置并产生直放站测试所需的上下行时隙同时打开的测试信号（包括DwPTS 和UpPTS），使用PSA 的TD-SCDMA 测试套件（包括选件211，212 和213）可以分析直放站的输出信号。

    图3所示例子使用ESG或MXG配合N7612BSignal Studio for TD-SCDMA 软件不仅能够同时配置上行和下行时隙（包括DwPTS 和UpPTS），而且可以灵活地配置每个时隙的码道、扩频因子、调制方式、功率、midamble、以及DwPTS 相位旋转。

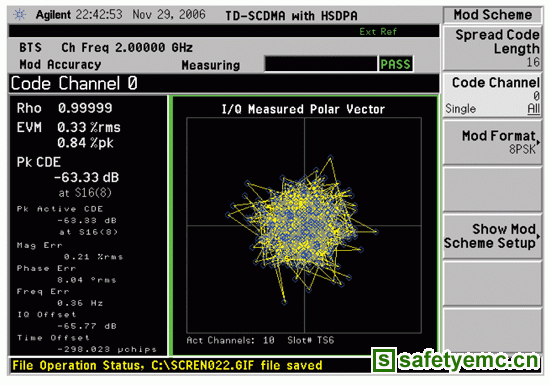

    图4TD-HSDPA信号EVM测量(16QAM)

    PSA利用了TD-SCDMA的midamble的同步特性，向用户提供两种同步方式的选择：pilot同步或midamble同步。在没有DwPTS 的情况下，可以选择midamble 同步方式，频谱仪仍然能够找到同步并作解调并测量EVM 和PCDE。并且PSA 还提供了对非业务时隙－DwPTS/UpPTS 的ACLR、SEM、Tx Power、EVM、PCDE 等测试项。

    直放站测试行标中规定使用测试模式4测量ACLR、EVM和PCDE，此测试模式为三载波信号，且只有一个载波包含DwPTS。如果测试不包含DwPTS的特定时隙EVM 时，就需要用到PSA 的midamble 同步方式。

    直放站测试行标中有很多关于同步开关、时间方面的测试项，比如开关准确度、上升沿时间、下降沿时间等。PSA的发射时间模板提供了这样的高级测试功能，用户可以利用时间轴的展开功能区观察上升沿或下降沿的细节，并用TriggerLine、BurstLine 和Ramp Line等功能完成相应测试。另外，用户可以直接读取关断功率（Off Power）以及Trig Delay Diff，同时可以改变Trig Delay Diff 补偿触发信号和实际测试Burst 信号之间的时延。

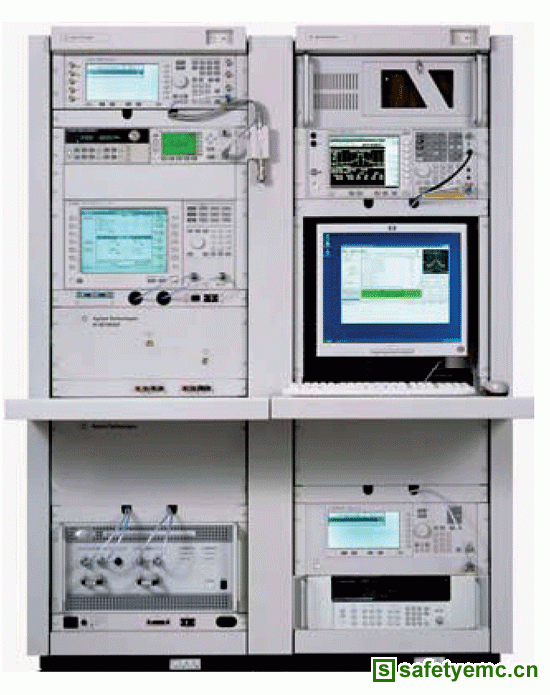

    图5射频一致性测试系统
