HSDPA测试

    TD-HSDPA是TD-SCDMA网络的热点。非连续脉冲TD-HSDPA信道和多载波信号给TD-SCDMA 基站和终端收发信机测量与验证提出极大的挑战。

    安捷伦公司在2006年第一个推出了TD-SCDMAHSDPA测试解决方案。使用ESG 或MXG 以及PSA，可以精确、快速地完成TD-HSDPA 的ACLR、PVT、EVM、PCDE 等测试，从而显著改善设计和测试效率。ESG 或MXG 配合N7612B Signal Studio for TD-SCDMA 软件具有强大的TD-HSDPA 信号生成能力，支持TX/DTX、ACK/NACK/CQI 配置，并支持最多达12 个载波且每载波高达2.8Mbps 的数据速率。PSA 的213 选件是一款专门针对HSDPA 测试的选件，用户选择该选件后可以对8PSK 和HSDPA 16QAM 信号进行EVM 和PCDE 的测量，为用户的研发和生产提供极大的帮助。

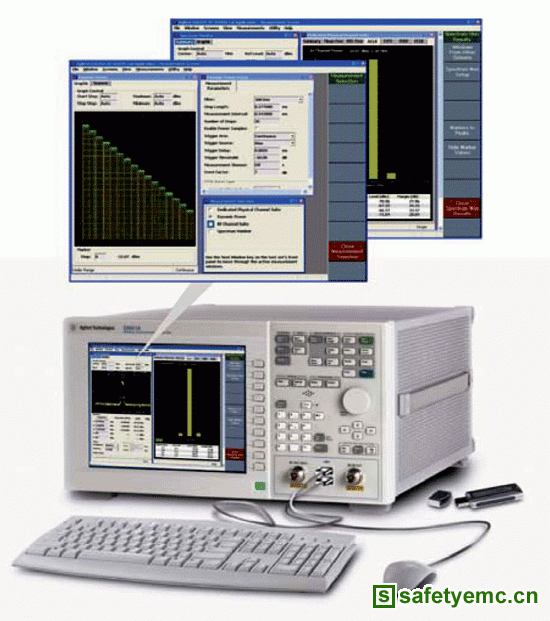

    图6手机校准测量图例

    TD-SCDMA射频一致性测试解决方案

    针对TS34.122中规定的接收机、发射机和信道仿真条件下的性能测试，安捷伦推出了TD-SCDMA射频一致性测试系统，全面支持TS34.122中规定的射频测试要求。

    安捷伦TD-SCDMA射频一致性测试系统基于安捷伦标准的无线测试管理（WTM）软件平台搭建。应用软件主要用VC开发，部分使用VB以便与WTM 接口和编制界面，包括测试应用程序、系统校准程序、数据查询程序三个独立的部分。应用软件充分考虑模块化系统结构，升级和维护简单易行，同时还可以灵活扩展，使系统适应多种无线通信制式下的测量需求。

    测试系统集成了E4445A、E4438C、E8257D等安捷伦最新射频仪器，支持各仪器具有的最新测试功能，如上文提到的各种TD-SCDMA测试选件。

    测试系统核心设备射频接口箱由中国本地设计、马来西亚工厂制造。由基本切换单元、专用滤波单元两部分构成，最大限度地保证其灵活性，可与安捷伦GS8800一致性测试系统融合或自身升级支持GSM、WCDMA、CDMA等其它无线技术格式。

    测试系统实现了TS34.122第5、6、7章所规定的测试用例，并被国家权威机构用于型号核准。

    TD-SCDMA手机校准应用方案手机射频校准主要包括发射机功率校准、接收机增益校准和VCO(压控振荡器)/频率校准三部分：

    (1)发射机功率校准是让手机在不同频率下发射不同功率的信号，综测仪测量手机的实际发射功率，从而在全频段内各个功率级别上校准手机的发射功率。

    (2)接收机增益校准要求综测仪产生在不同的频率规定功率级别上发射标准信号，手机测量接收信号强度RSSI，从而校准手机接收通路的增益。

    (3)VCO/频率校准可以有两种方法：方法一是让综测仪发射指定频率的信号，手机根据标准信号调整其VCO；方法二是让手机在未与网络同步的条件下发射指定频率的信号，综测仪测出其频率误差，从而调整手机的VCO。
