基于EMC传导发射测量的光传输系统

   2010-08-06 2940
本文导读:摘要:介绍了一种适用于EM二测试中传导发射测量的光导传输系统及该系统射频信号的光传输技术。采用组合式的选择电路和衰减电路,通过系统I FEE-488总线控制输入通道选择以及大范围的增益调节。为灵活测量和分析远距

摘要:介绍了一种适用于EM二测试中传导发射测量的光导传输系统及该系统射频信号的光传输技术。采用组合式的选择电路和衰减电路,通过系统I FEE-488总线控制输入通道选择以及大范围的增益调节。为灵活测量和分析远距离电磁环境中复杂电平提供了较好的传输路径。
关键词:Elms;光导传输系统;I EE& 488;衰减电路

0 引言

    随着光通信技术的不断发展,模拟信号通过光纤传输已经在各个领域得到了广泛的应用,例如各种短波光纤传输系统,CATV光传输系统以及微波光传输
系统等,其卞要优点是传输距离较远,抗干扰能力和安全保密性强等特点。木文介绍的光纤传输系统,应用于某国产EMC测试站中传导发射(15kHz}1GHz频段)
的测量,由于被测物体内部电磁环境极其复杂,会在有关信号线和电源线上产生干扰发射电平。为测定其真实电平,该测量系统采用光导传输系统与频谱分析仪
相配方案,以减少传统电缆远距离测量带来的虚假响应误差。
    针对测试对象的多样性与不同输入信号间电平差距,光导传输系统设计四路输入通道和灵活的衰减电路,通过手动操作或计算机控制来实现输入通道的选
择和系统增益的大范围调节。

1 系统简介

    光导传输系统分为光发射机和光接收机两部分。图1为整个光导传输系统结构组成框图,发射机放在被测物体周围,采用12V镍氢电池供电,具有重量轻、
体积小、便携和易操作等特点,最多允许四路被测信号输入光发射机,由接收机控制选择传输通道。射频信号经衰减后直接调制为光信号发送。光接收机接收到光信号后通过光电转换电路,输出射频信号,接频谱分析仪测量分析。

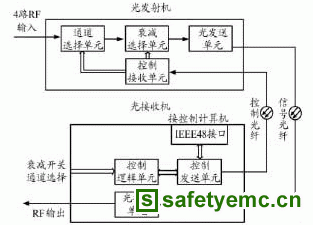

图1 整个光导传输系统结构组成框图

    光接收机放置在测试控制站内部,接收机而板上有4个衰减开关,分别为3dB,6dB,12dB和21
    计算机控制时采用系统IEEE-488总线,由计算机发送衰减控制命令和通道选择命令,控制衰减单元和通道选择单元继电器的切换。当采用计算机IEEE-
488总线控制时,为避免误操作,手动操作而板开关和按钮将失效。

    系统在不衰减时设计增益为21
