2 系统设计原理

2.1 信号传输单元
    光导传输系统射频信号的光传输原理如图2所示。射频信号在光发射机端经过阻抗匹配和放大后进入激光器(1310nm单模DFB激光器)，并采用直接强
度调制技术，调制成光强随信号幅度变化的激光，将电信号转为光信号，通过光纤长距离传输至接收机。为了保证激光器工作的稳定，采用半导体致冷方法，通过自动温度控制电路控制通过致冷器的电流，从而实现控制激光器管芯的温度;同时为了维持激光器光功率输出恒定，采用负反馈控制电路控制激光器偏置电流，使激光器偏置在最佳工作状态。

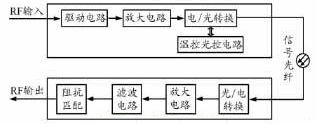

图2 信息传输单元组成框

    光接收机的光/电转换电路采用PIN光探测器，将光信号转换成与之强度相对应的电信号。微弱的电信号进入前置放大电路进行一定的幅度放大.经功率放大电路放大到系统增益21<1B左右。需要说明的是，木系统传输频带范围较宽(15kHz}1GHz) ,在高频特别是1 GHz时因电子元件的高频特性影响，系统增益只有19<1B左右。光接收机采用一定的滤波电路，并采用合理的布局和屏蔽，尽可能使输出信号的噪声降到最小。
根据EMC测试系统的整体要求，光发射机和接收机输入输出阻抗设计为SOC!

2.2控制传输单元
    控制发送单元由超低速光收发模块、微处理器、而板组合开关及IEEE-488接口电路组成，其原理框图如图3所示。

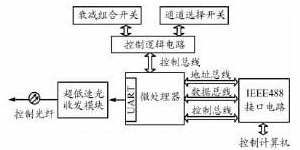

图3 控制发送单元组成框

    衰减命令和通道选择命令可以通过手动操作而板开关实现。而板四个开关衰减档分别为3dB ,6dB ,12dB,21dB。由此四个档位可以组合出0}42<1B间以
3<1B为衰减步长的衰减值。通道按钮为4选1开关，控制逻辑电路采集到开关按键状态，将控制数据送入微处理器，超低速光收发模块将电信号转为光信号，由控制光纤输出。

    IEEE-488接口电路是为实现控制发送单元与控制计算机之间的通信而设计的，由于目前庞大的EMC测量系统中仍广泛使用IEEE-488总线，光接收机内
部专门设计了IEEE-488接口电路，完全符合IEEE-488.2标准的GPIB接口。计算机发出通道选择和衰减控制指令，通过IEEE-488接口电路发送到微处理器，
超低速光收发模块将电信号转为光信号，经控制光纤输出。在使用过程中，为了避免误操作，当采用计算机控制模式时，手动操作模式将失效。

    控制接收单元采用和发送单元一样的超低速光收发模块。将光信号转换为电信号后发送至微处理器进行分析处理。微处理器发送指令到通道选择单元和衰减选择单元，控制该部分电路继电器的切换。
